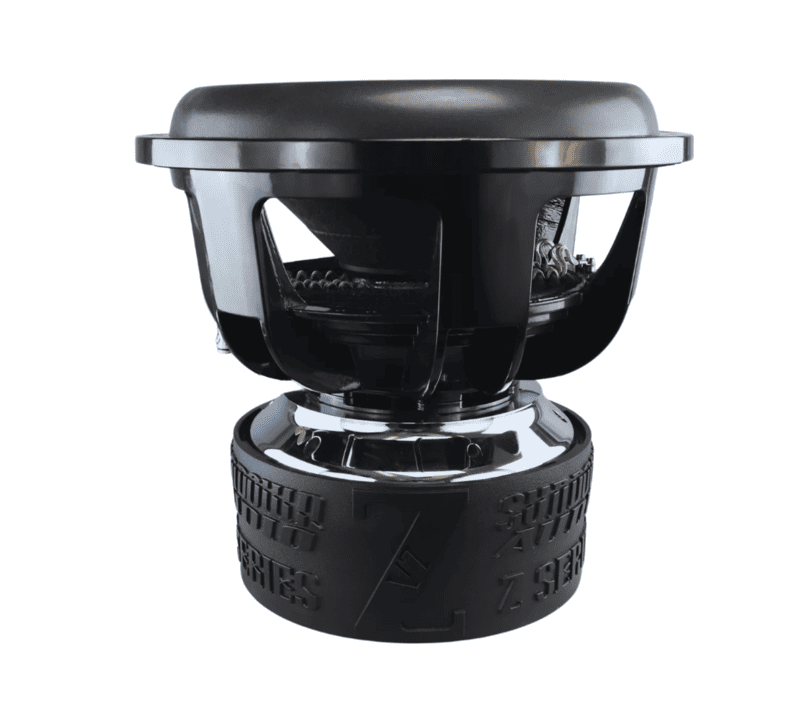

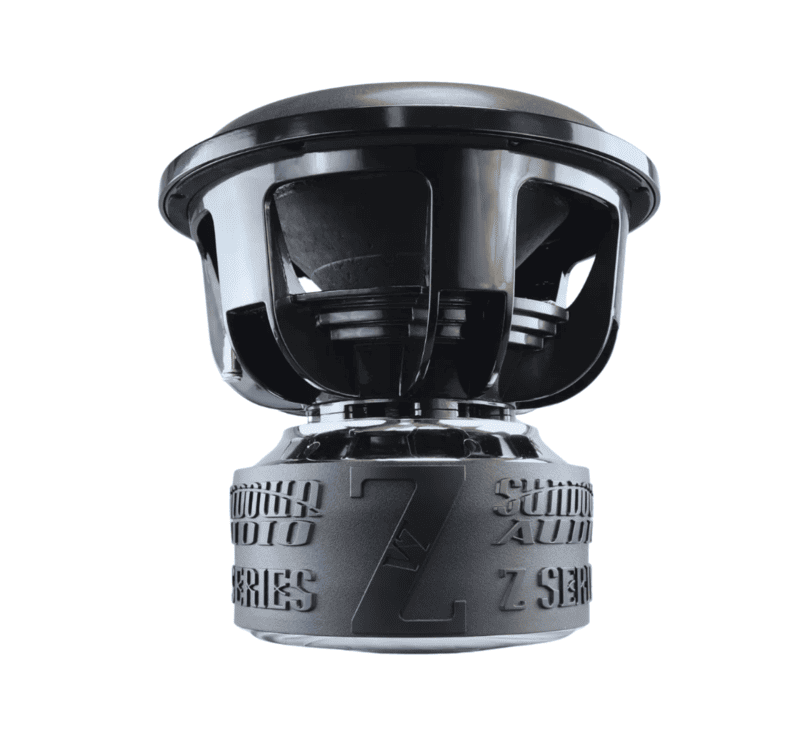

Sundown ZV.7 15"

Der Sundown Audio ZV.7 15" ist ein kompromisslos konstruierter Hochleistungs-Subwoofer für Anlagen, bei denen enormer Tiefbass, hohe Pegelreserven und extreme Membranauslenkung gefragt sind. Die siebte Generation der Z-Serie setzt auf Sundowns massive Mega-Platform und kombiniert einen außergewöhnlich kräftigen Motoraufbau mit einer langhubigen Schwingspule und einer auf hohe Belastungen ausgelegten Kühlung.

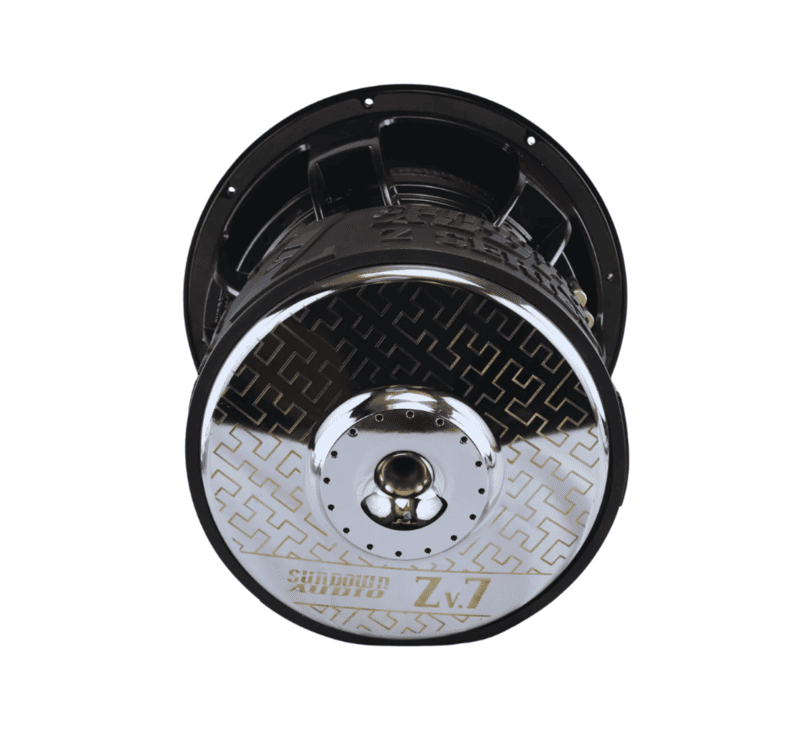

Herzstück des ZV.7 ist der gewaltige, vierfach gestapelte Magnetantrieb mit rund 26,5 cm Motordurchmesser und einer Magnetpakethöhe von etwa 10 cm. Gegenüber dem ZV.6 wurde der Motor nochmals deutlich weiterentwickelt. Der hohe Kraftfaktor und die auf Linearität optimierte Konstruktion sorgen dafür, dass der Subwoofer auch bei enormer Auslenkung kontrolliert arbeitet.

Die 4-lagige Aluminium-Runddraht-Schwingspule besitzt einen Durchmesser von rund 8,4 cm und sitzt auf einem massiven Aluminium-Schwingspulenträger. Eine aufwendige Belüftung mit Luftführung am Polkern, mehreren Kühlkanälen, 16 Luftspaltöffnungen sowie einer zusätzlich geschlitzten und gebohrten oberen Polplatte unterstützt die Wärmeabfuhr bei hoher Dauerbelastung.

Mit einem linearen Xmax von 42 mm in eine Richtung bietet der ZV.7 enorme Hubreserven. Der mechanisch mögliche Hub liegt sogar bei 77,5 mm in eine Richtung. Dadurch eignet sich der 38-cm-Subwoofer besonders für leistungsstarke Bassreflex- und Bandpasssysteme mit sehr tiefreichender Abstimmung.

Technische Daten

• Subwoofergröße: 38 cm (15")
• Belastbarkeit RMS: 3500 Watt
• Belastbarkeit Peak: 7000 Watt
• Schwingspule: 4-lagige Aluminium-Runddraht-Schwingspule
• Schwingspulendurchmesser: ca. 8,4 cm
• Schwingspulenträger: Aluminium
• Lineare Auslenkung Xmax: 42 mm, einseitig
• Mechanische Auslenkung Xmech: 77,5 mm, einseitig
• Effektive Membranfläche Sd: 1141,9 cm²
• Motoraufbau: 4-fach gestapeltes Magnetsystem
• Durchmesser Magnetstruktur: ca. 26,5 cm
• Höhe des Magnetpakets: ca. 10,0 cm
• Faraday-Ring: 9 mm Magnet-ID-Faraday-Ring
• Ausführungen: D1 mit 2 × 1 Ω oder D2 mit 2 × 2 Ω



T/S-Parameter – ZV.7 15 D1

• Schwingspulenimpedanz: 2 × 1 Ω
• Gleichstromwiderstand Re: 1,96 Ω
• Resonanzfrequenz Fs: 30,82 Hz
• Mechanische Güte Qms: 5,919
• Elektrische Güte Qes: 0,412
• Gesamtgüte Qts: 0,385
• Äquivalentvolumen Vas: 33,27 Liter
• Bewegte Masse Mms: 606,05 g
• Nachgiebigkeit Cms: 43,99 µm/N
• Kraftfaktor BL: 23,647 Tm
• Schwingspuleninduktivität Le: 1,83 mH
• Wirkungsgrad: 91,58 dB / 1 W / 1 m
• Effektive Membranfläche Sd: 1141,9 cm²
• Xmax: 42 mm
• Xmech: 77,5 mm
• Belastbarkeit RMS: 3500 Watt
• Belastbarkeit Peak: 7000 Watt



T/S-Parameter – ZV.7 15 D2

• Schwingspulenimpedanz: 2 × 2 Ω
• Gleichstromwiderstand Re: 3,84 Ω
• Resonanzfrequenz Fs: 30,40 Hz
• Mechanische Güte Qms: 5,607
• Elektrische Güte Qes: 0,364
• Gesamtgüte Qts: 0,342
• Äquivalentvolumen Vas: 35,56 Liter
• Bewegte Masse Mms: 582,89 g
• Nachgiebigkeit Cms: 47,02 µm/N
• Kraftfaktor BL: 34,260 Tm
• Schwingspuleninduktivität Le: 3,72 mH
• Wirkungsgrad: 89,32 dB / 1 W / 1 m
• Effektive Membranfläche Sd: 1141,9 cm²
• Xmax: 42 mm
• Xmech: 77,5 mm
• Belastbarkeit RMS: 3500 Watt
• Belastbarkeit Peak: 7000 Watt



Abmessungen

• Außendurchmesser: ca. 39,40 cm
• Einbaudurchmesser: ca. 35,38 cm
• Einbautiefe: ca. 35,41 cm
• Motordurchmesser: ca. 27,43 cm
• Verdrängungsvolumen des Subwoofers: ca. 8,21 Liter



Gehäuseempfehlung – Bassreflex

• Empfohlenes Nettovolumen: ca. 113,3 Liter
• Empfohlene Abstimmfrequenz: 32 Hz
• Empfohlene Portfläche: ca. 387 cm²
• Geschlossenes Gehäuse: nicht empfohlen



Gehäuseempfehlung – Bandpass 4. Ordnung

• Geschlossene Kammer: ca. 56,6 Liter
• Ventilierte Kammer: ca. 169,9 Liter
• Empfohlene Portfläche: ca. 774 cm²
• Empfohlene Portlänge: ca. 20,3 cm



Besonderheiten

• Extrem belastbarer 38-cm-High-Excursion-Subwoofer
• Massive Sundown Audio Mega-Platform
• 3500 Watt RMS Belastbarkeit
• Enormer linearer Membranhub von 42 mm je Richtung
• Leistungsstarker vierfach gestapelter Magnetantrieb
• 4-lagige Aluminium-Schwingspule
• Speziell entwickelte „Fat Wire“-Wicklung für hohe Belastbarkeit
• Aufwendiges Kühlsystem für die Schwingspule
• 16 Ventilationsöffnungen im Luftspaltbereich
• Sechs zusätzliche Kühlkanäle am Polkern
• Geschlitzte und quergebohrte obere Polplatte
• 9-mm-Faraday-Ring zur Verbesserung der induktiven Linearität
• FEA-optimierter Motoraufbau
• Besonders für tief abgestimmte Bassreflexgehäuse geeignet
• Für leistungsstarke SQL-, Demo- und SPL-Systeme ausgelegt
