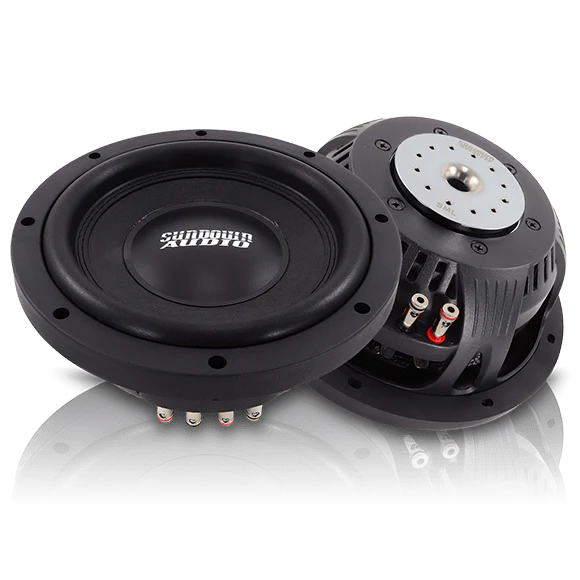

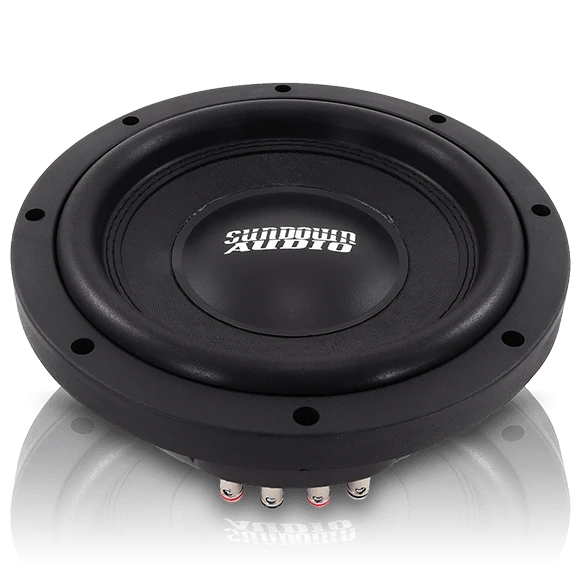

Sundown SML-10

Der Sundown Audio SML-10 ist ein besonders flach aufgebauter 25-cm-Subwoofer (10"), der für leistungsstarke Bassanwendungen bei stark begrenztem Einbauplatz entwickelt wurde. Durch seine geringe Einbautiefe von nur rund 96 mm eignet er sich hervorragend für kompakte Subwoofergehäuse sowie Installationen hinter oder unter Fahrzeugsitzen.

Trotz seiner kompakten Konstruktion ist der SML-10 mit 600 Watt RMS belastbar und bietet einen linearen Membranhub von bis zu 14 mm. Damit verbindet Sundown Audio einen sehr flachen Aufbau mit einer für diese Bauform hohen Belastbarkeit und kräftigem Tiefbasspotential.

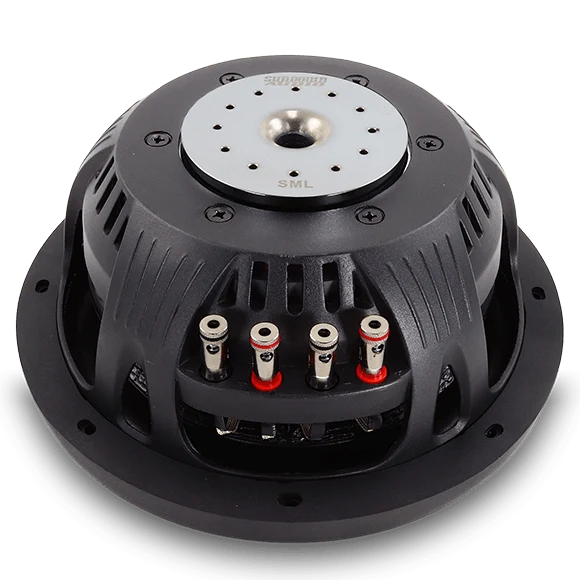

Für eine zuverlässige Wärmeableitung setzt Sundown Audio auf einen 2,5" Schwingspulenträger aus schwarzem Aluminium in Verbindung mit einer hochtemperaturfesten, vierlagig gewickelten Kupferschwingspule. Belüftungen im Polkern und Magnetspalt unterstützen zusätzlich die Kühlung des Antriebs bei hoher Dauerbelastung.

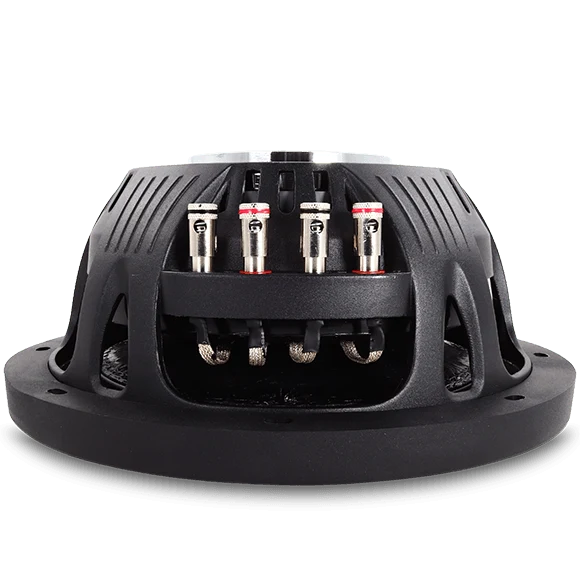

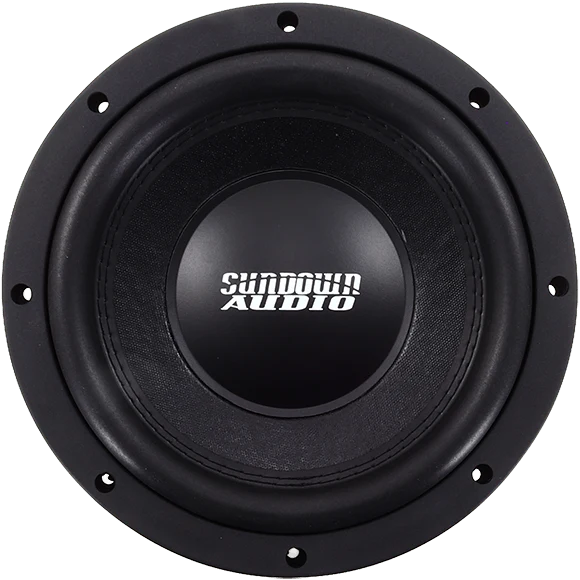

Die speziell entwickelte Membrangeometrie ist auf einen möglichst geräuscharmen Betrieb auch bei größeren Membranhüben ausgelegt. Vernähte „Mini-XL“-Tinsel-Leads reduzieren die mechanische Belastung der Anschlusslitzen. Ein verschraubter Motoraufbau und das Doppelmagnet-System sorgen zusätzlich für eine robuste Konstruktion.

Der SML-10 ist wahlweise als D2 mit 2 × 2 Ohm oder als D4 mit 2 × 4 Ohm Schwingspule erhältlich und lässt sich dadurch flexibel an unterschiedliche Verstärkerkonfigurationen anpassen.

Technische Daten

• Subwoofergröße: 10" / 25 cm
• Bauart: Shallow Mount / Flachsubwoofer
• Belastbarkeit RMS: 600 Watt
• Belastbarkeit Peak: 1.200 Watt
• Schwingspule: Dual Voice Coil
• Varianten: 2 × 2 Ohm (D2) oder 2 × 4 Ohm (D4)
• Schwingspulendurchmesser: 2,5" / 63,5 mm
• Schwingspulenträger: Aluminium
• Schwingspulenwicklung: vierlagiger Hochtemperatur-Kupferdraht
• Xmax: 14 mm
• Membranfläche Sd: 506,6 cm²
• Außendurchmesser: ca. 276 mm
• Einbaudurchmesser: ca. 232 mm
• Einbautiefe: ca. 96 mm
• Motordurchmesser: ca. 156 mm
• Verdrängungsvolumen des Subwoofers: ca. 1,13 Liter



T/S-Parameter – SML-10 D2

• Impedanz: 2 × 2 Ohm
• Re: 3,65 Ohm
• Fs: 35,21 Hz
• Qms: 2,703
• Qes: 0,931
• Qts: 0,341
• Vas: 23,68 Liter
• Mms: 146,99 g
• Cms: 139,00 µm/N
• Sd: 506,6 cm²
• BL: 17,431 Tm
• Wirkungsgrad: 86,1 dB
• Xmax: 14 mm
• Belastbarkeit: 600 Watt RMS



T/S-Parameter – SML-10 D4

• Impedanz: 2 × 4 Ohm
• Re: 6,85 Ohm
• Fs: 36,12 Hz
• Qms: 2,766
• Qes: 0,469
• Qts: 0,469
• Vas: 18,83 Liter
• Mms: 146,99 g
• Cms: 145,75 µm/N
• Sd: 506,6 cm²
• BL: 21,022 Tm
• Le: 3,77 mH
• Wirkungsgrad: 85,8 dB
• Xmax: 14 mm
• Belastbarkeit: 600 Watt RMS



Gehäuseempfehlung

• Geschlossenes Gehäuse: 0,50–0,75 ft³ / ca. 14,2–21,2 Liter
• Bassreflexgehäuse: 1,00–1,25 ft³ / ca. 28,3–35,4 Liter
• Empfohlene Bassreflex-Abstimmung: 35 Hz
• Empfohlene Portfläche: ca. 90 cm²
• 4th-Order Bandpass geschlossen: ca. 11,3 Liter
• 4th-Order Bandpass ventiliert: ca. 34,0 Liter
• Empfohlene Portfläche beim 4th-Order: ca. 155 cm²
• Empfohlene Portlänge beim 4th-Order: ca. 152 mm



Ausstattungsmerkmale

• Extrem flache Shallow-Mount-Konstruktion
• Nur ca. 96 mm Einbautiefe
• 600 Watt RMS Belastbarkeit
• 2,5" Aluminium-Schwingspulenträger
• Vierlagige Hochtemperatur-Kupferschwingspule
• Doppelmagnet-Antrieb
• Belüfteter Polkern
• Belüfteter Magnetspalt zur verbesserten Wärmeabfuhr
• Vernähte „Mini-XL“-Anschlusslitzen
• Speziell entwickelte Membrangeometrie für hohe Auslenkung
• Verschraubter Motoraufbau für hohe mechanische Stabilität
• Für kompakte geschlossene und Bassreflexgehäuse geeignet
• Ideal für Installationen mit sehr geringer verfügbarer Einbautiefe
