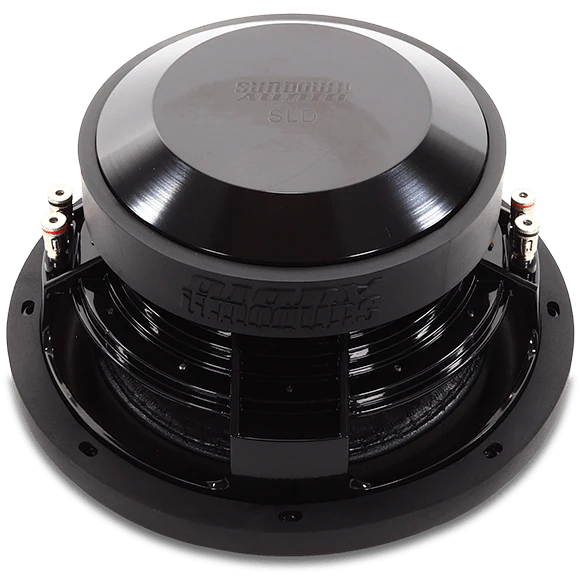

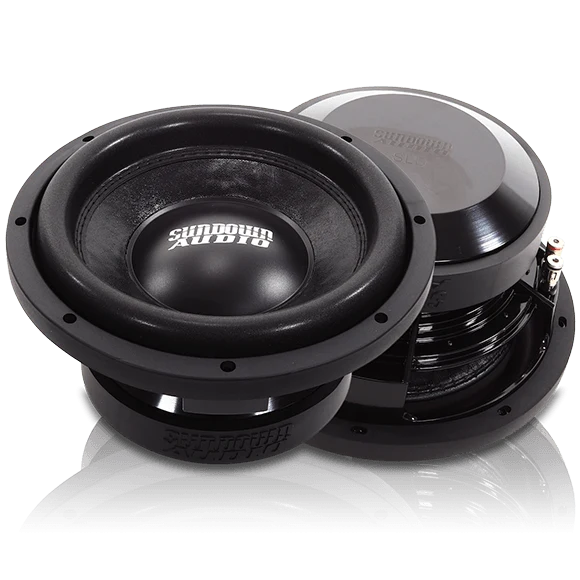

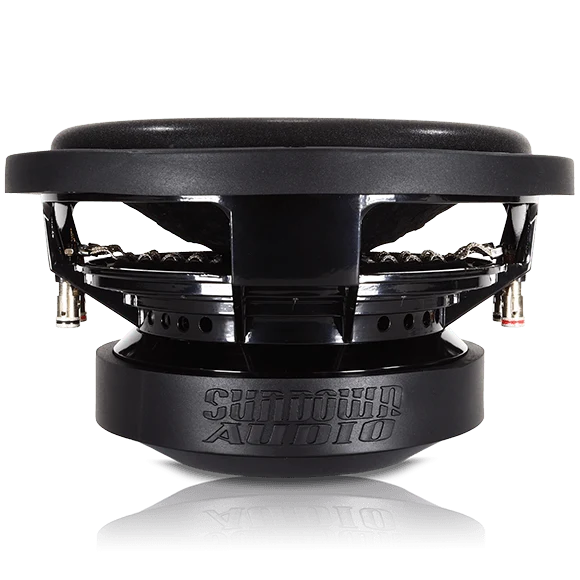

Sundown SLD-10

Der Sundown Audio SLD-10 wurde für Car-HiFi-Installationen entwickelt, bei denen nur wenig Einbautiefe zur Verfügung steht, gleichzeitig aber nicht auf kräftigen und kontrollierten Tiefbass verzichtet werden soll. Mit lediglich rund 124 mm Einbautiefe eignet sich der 10-Zoll-Subwoofer besonders für kompakte Gehäuse, Untersitzlösungen oder Installationen hinter Sitzlehnen.

Trotz seiner flachen Konstruktion ist der SLD-10 mit 600 Watt RMS belastbar. Eine schwarze 2,5"-Aluminium-Schwingspule unterstützt die Wärmeableitung, während die vierlagige Hochtemperatur-Kupferwicklung auf dauerhafte Belastbarkeit ausgelegt ist. Belüftungskanäle im Polkern und die speziell ausgeführte Top-Plate verbessern zusätzlich die Kühlung des Antriebs. Ein Kurzschlussring im Magnetsystem trägt zu einem kontrollierten und verzerrungsarmen Verhalten des Antriebs bei.

Die vernähten Mini-XL-Tinsellitzen reduzieren die mechanische Belastung der Anschlussleitungen bei hohen Membranhüben. Hinzu kommen ein verschraubter Motoraufbau und eine speziell geformte Membran, die mechanische Nebengeräusche bei größerer Auslenkung reduzieren soll. Der lineare Xmax beträgt 12 mm, womit der SLD-10 trotz seiner geringen Bauhöhe einen beachtlichen nutzbaren Membranhub bietet.

Der Subwoofer ist als SLD-10 D2 mit 2 × 2 Ohm sowie als SLD-10 D4 mit 2 × 4 Ohm erhältlich. Dadurch lässt sich die endgültige Anschlussimpedanz passend zum verwendeten Verstärker wählen.

Technische Daten

• Subwoofergröße: 10" / 25 cm
• Bauart: Shallow-Mount Subwoofer
• Belastbarkeit RMS: 600 Watt
• Belastbarkeit Peak: 1.200 Watt
• Schwingspule: Dual Voice Coil
• SLD-10 D2: 2 × 2 Ohm
• SLD-10 D4: 2 × 4 Ohm
• Schwingspulenträger: schwarzes Aluminium
• Schwingspulendurchmesser: 2,5" / 63,5 mm
• Schwingspulenwicklung: 4-lagiger Hochtemperatur-Kupferdraht
• Xmax: 12 mm
• Effektive Membranfläche Sd: 506,6 cm²
• Außendurchmesser: 10,5" / ca. 267 mm
• Einbaudurchmesser: 9,4" / ca. 239 mm
• Motordurchmesser: 7,4" / ca. 188 mm
• Einbautiefe: 4,9" / ca. 124 mm
• Verdrängungsvolumen: 0,05 ft³ / ca. 1,42 Liter



Thiele/Small-Parameter SLD-10 D2

• Gleichstromwiderstand Re: 3,65 Ohm
• Resonanzfrequenz Fs: 44,90 Hz
• Qms: 2,212
• Qes: 0,450
• Qts: 0,376
• Äquivalentvolumen Vas: 14,63 Liter
• Bewegte Masse Mms: 146,25 g
• Nachgiebigkeit Cms: 85,88 µm/N
• Kraftfaktor BL: 18,247 Tm
• Wirkungsgrad: 86,5 dB (1 W/1 m)
• Sd: 506,6 cm²
• Xmax: 12 mm



Thiele/Small-Parameter SLD-10 D4

• Gleichstromwiderstand Re: 6,85 Ohm
• Resonanzfrequenz Fs: 46,82 Hz
• Qms: 2,246
• Qes: 0,547
• Qts: 0,440
• Äquivalentvolumen Vas: 12,09 Liter
• Bewegte Masse Mms: 162,82 g
• Nachgiebigkeit Cms: 70,98 µm/N
• Kraftfaktor BL: 24,492 Tm
• Wirkungsgrad: 85,4 dB (1 W/1 m)
• Sd: 506,6 cm²
• Xmax: 12 mm



Gehäuseempfehlungen laut Sundown Audio

• Geschlossenes Gehäuse: 0,5 ft³ / ca. 14,2 Liter
• Bassreflexgehäuse: 1,0 ft³ / ca. 28,3 Liter
• Empfohlene Bassreflex-Abstimmung: 35 Hz
• Empfohlene Portfläche: 15 in² / ca. 96,8 cm²
• 4th-Order Bandpass – geschlossene Kammer: 0,4 ft³ / ca. 11,3 Liter
• 4th-Order Bandpass – ventilierte Kammer: 1,2 ft³ / ca. 34,0 Liter
• Empfohlene Portfläche beim 4th Order: 24 in² / ca. 154,8 cm²
• Angegebene Portlänge beim 4th Order: 6" / ca. 152 mm



Damit ist der Sundown Audio SLD-10 D2/D4 besonders interessant, wenn ein leistungsfähiger 25-cm-Subwoofer in einer Installation mit begrenztem Platzangebot eingesetzt werden soll. Die Kombination aus geringer Einbautiefe, 600 Watt RMS Belastbarkeit und kompakten Gehäuseempfehlungen macht ihn zu einer vielseitigen Lösung für platzsparende Car-HiFi-Subwooferkonzepte.
