GAS Audio MAD D-48BT

Der GAS Audio MAD D-48BT ist ein vielseitiger 8-Kanal-Digital-Signalprozessor zur präzisen Abstimmung anspruchsvoller Car-HiFi-Systeme. Er eignet sich sowohl zur Optimierung werkseitiger Audiosysteme als auch für vollständig nachgerüstete Mehrkanal-Anlagen. Vier Cinch- beziehungsweise High-Level-Eingangskanäle ermöglichen die Einbindung unterschiedlicher Signalquellen, während acht Cinch-Ausgänge eine flexible Ansteuerung separater Verstärkerkanäle erlauben.

Für eine hochwertige Signalverarbeitung kombiniert GAS Audio einen DSP-Chipsatz von AKM mit einem Digital-Analog-Wandler von Cirrus Logic und Operationsverstärkern von Texas Instruments. Dadurch erreicht der Prozessor einen niedrigen Gesamtklirrfaktor von nur 0,002 % sowie einen hohen Signal-Rausch-Abstand. Zusätzlich zu den analogen Eingängen stehen ein optischer und ein koaxialer Digitaleingang sowie Bluetooth 5.4 zur Verfügung.

Jeder der acht Ausgangskanäle verfügt über einen eigenen parametrischen 31-Band-Equalizer, eine einstellbare Frequenzweiche und eine individuelle Laufzeitkorrektur. Verschiedene Filtercharakteristiken und Flankensteilheiten bis 48 dB pro Oktave ermöglichen eine genaue Anpassung an Lautsprecher, Einbaupositionen und das akustische Verhalten des Fahrzeugs. Bis zu sechs Abstimmungen können als Preset gespeichert werden. Die Konfiguration erfolgt über die Windows-Benutzeroberfläche sowie über eine App für iOS und Android.

Technische Daten

• Produkttyp: digitaler 8-Kanal-Signalprozessor
• DSP-Chipsatz: AKM
• D/A-Wandler: Cirrus Logic
• Operationsverstärker: Texas Instruments
• Anzahl speicherbarer Presets: 6
• Anschluss einer Fernbedienung möglich
• Automatische Einschaltfunktion vorhanden
• Konfiguration über Windows-Benutzeroberfläche
• App-Steuerung über iOS und Android
• Integrierte Bluetooth-Version: Bluetooth 5.4
• Integrierter Eingangs- und Ausgangsmixer
• Betrieb an einem 12-Volt-Bordnetz mit negativer Masse

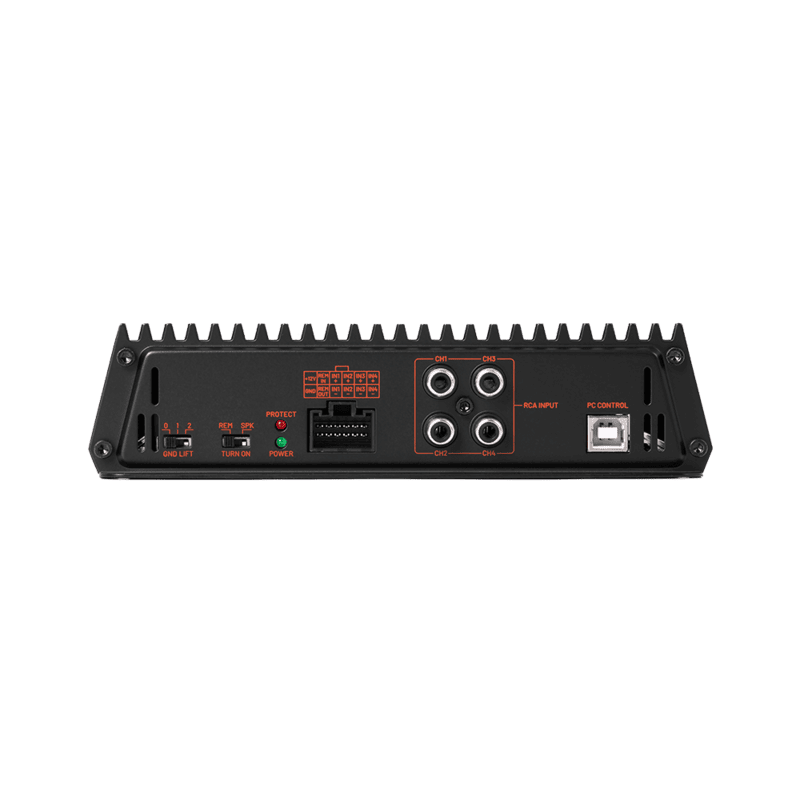

Eingänge

• Anzahl Cinch-Niederpegeleingänge: 4 Kanäle
• Anzahl Hochpegeleingänge: 4 Kanäle
• Eingangsempfindlichkeit der Hochpegeleingänge: 2 bis 8 V
• Koaxialer Digitaleingang vorhanden
• Optischer Digitaleingang vorhanden
• Bluetooth-Audioeingang vorhanden
• USB-Anschluss zur Verbindung mit einem Windows-PC
• High-Level- und Low-Level-Eingänge alternativ verwendbar

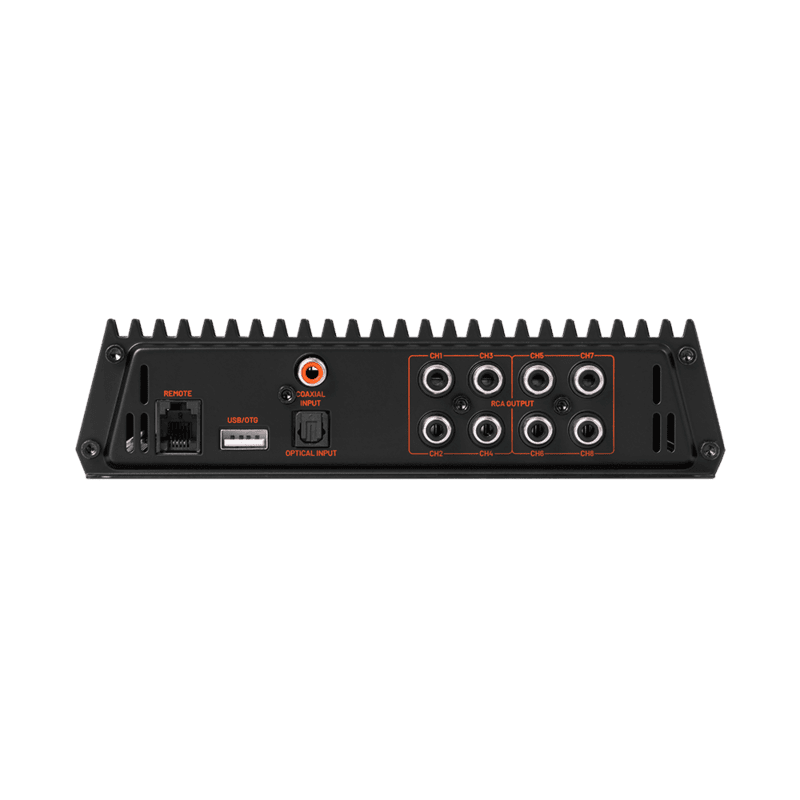

Ausgänge

• Anzahl Cinch-Ausgänge: 8 Kanäle
• Ausgangsspannung: 3 V RMS
• Einstellbarer Ausgangspegel: –60 bis +6 dB
• Schrittweite der Ausgangspegelregelung: 0,1 dB
• Phaseneinstellung pro Ausgang: 0° oder 180°
• Individuelle Bearbeitung aller acht Ausgangskanäle



Audioeigenschaften

• Frequenzgang: 20 bis 20.000 Hz
• Gesamtklirrfaktor: 0,002 %
• Signal-Rausch-Abstand am analogen Eingang: über 103 dB, A-bewertet
• Signal-Rausch-Abstand am koaxialen beziehungsweise optischen Eingang: über 105 dB, A-bewertet
• Einstellbereich der Gesamtlautstärke: 0 bis 66
• Hochwertige digitale Signalverarbeitung für OEM- und Nachrüstanlagen



Equalizer

• Parametrischer Equalizer für alle 8 Ausgangskanäle
• Anzahl Equalizer-Bänder: 31 Bänder pro Kanal
• Einstellbereich des Equalizers: –12 bis +12 dB
• Schrittweite der Pegelanpassung: 0,1 dB
• Q-Faktor individuell einstellbar
• Kanalgetrennte Klangkorrektur möglich



Frequenzweichen

• Unterstützte Filtercharakteristiken: Bessel
• Unterstützte Filtercharakteristiken: Butterworth
• Unterstützte Filtercharakteristiken: Linkwitz-Riley
• Einstellbare Flankensteilheit: 6 dB/Oktave
• Einstellbare Flankensteilheit: 12 dB/Oktave
• Einstellbare Flankensteilheit: 18 dB/Oktave
• Einstellbare Flankensteilheit: 24 dB/Oktave
• Einstellbare Flankensteilheit: 30 dB/Oktave
• Einstellbare Flankensteilheit: 36 dB/Oktave
• Einstellbare Flankensteilheit: 42 dB/Oktave
• Einstellbare Flankensteilheit: 48 dB/Oktave
• Einstellbarer Frequenzbereich der Frequenzweichen: 20 bis 20.000 Hz
• Schrittweite der Frequenzeinstellung: 1 Hz



Laufzeitkorrektur

• Laufzeitkorrektur für alle 8 Ausgangskanäle
• Einstellbereich in Zeit: 0 bis 20 ms
• Einstellbereich in Entfernung: 0 bis 692 cm
• Alternativer Einstellbereich: 0 bis 272 Zoll
• Schrittweite der Entfernungseinstellung: 1 cm
• Individuelle Anpassung der akustischen Entfernung jedes Lautsprechers



Abmessungen

• Gehäusebreite: 145 mm
• Gehäusetiefe: 115 mm
• Weitere Einbaumaße laut Herstellerzeichnung: 132 mm, 162 mm und 182 mm
• Gehäusehöhe: 45 mm

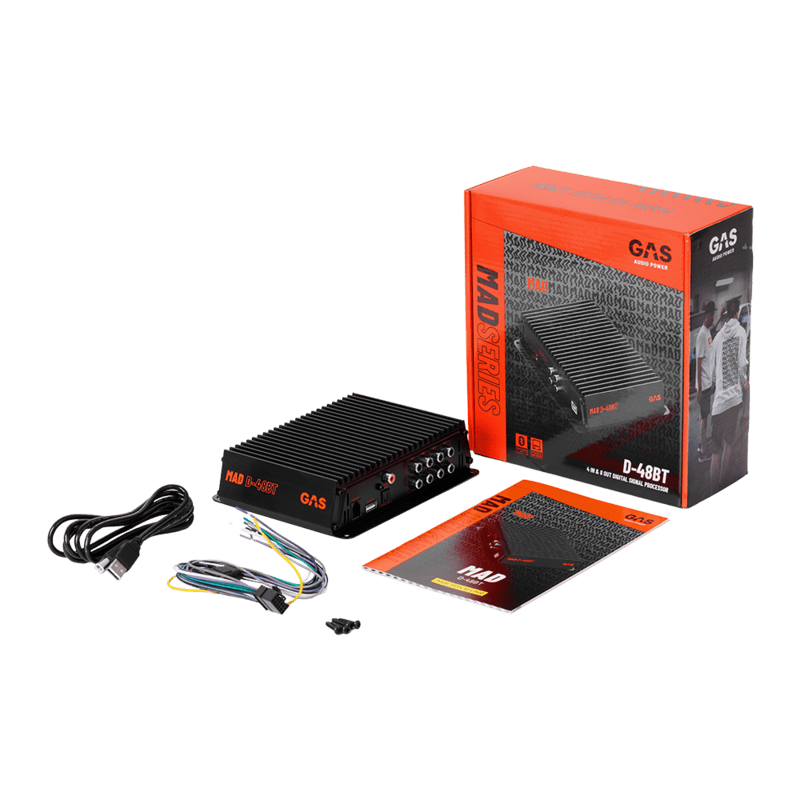

Lieferumfang

• GAS Audio MAD D-48BT DSP
• 12-poliger Anschlusskabelbaum
• USB-PC-Kabel
• Bedienungsanleitung
• 4 Befestigungsschrauben
