Audison APK 690

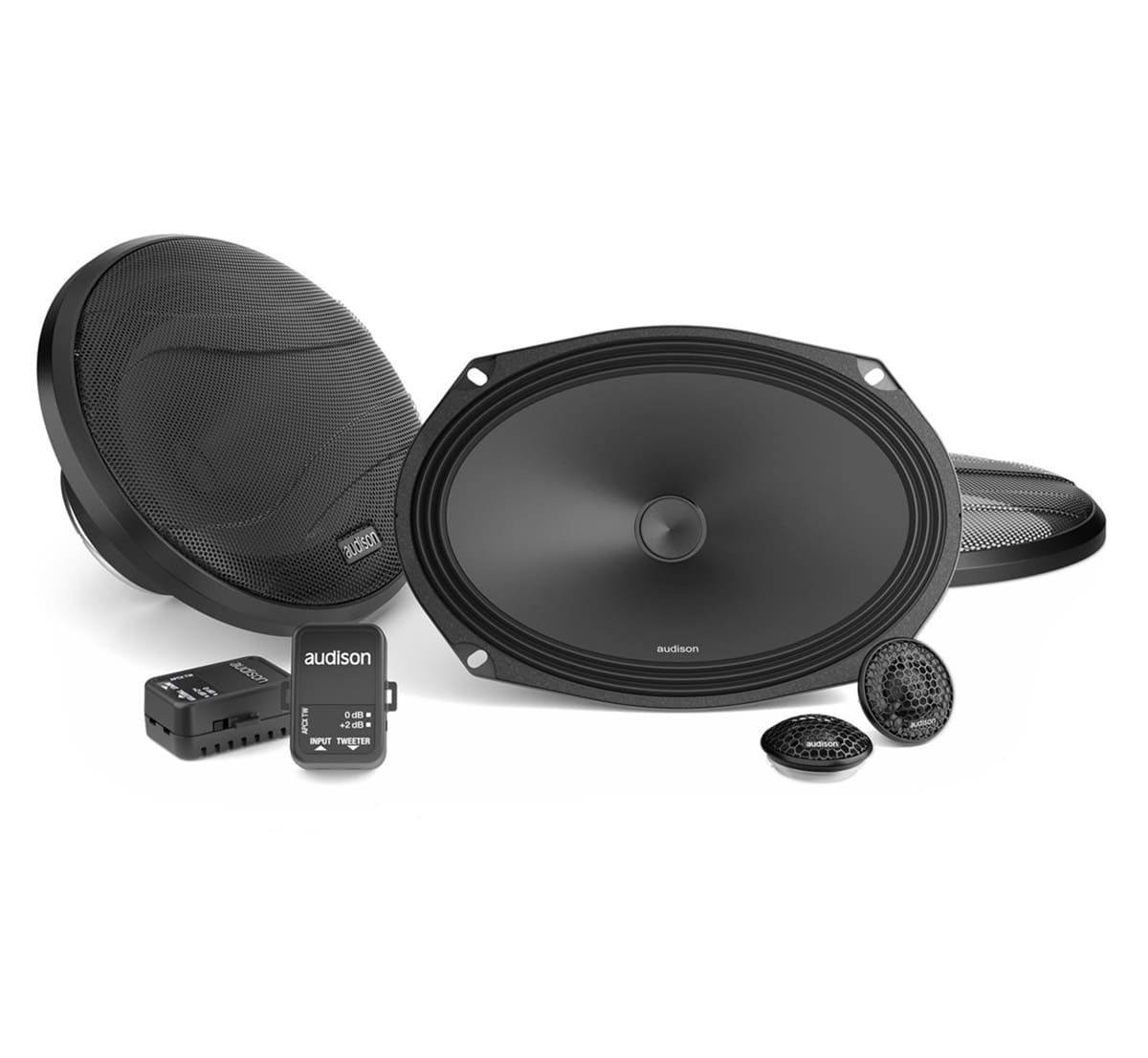

Die APK 690 Systeme sind ideal für Fahrzeugmodelle mit Türen, die für elliptische Lautsprecher ausgelegt sind, und verfügen über 6x9 Zoll Tieftöner sowie einen AP 1 Hochtöner mit dedizierten Frequenzweichen APCX TW 690.

Die Frequenzweichen sind ultrakompakt gestaltet, um die Installation zu erleichtern, und beinhalten eine Pegelabsenkung am Hochtönerausgang für eine herausragende Feineinstellung.

Das Entwicklungs- und Forschungsteam optimierte die elektroakustischen Parameter der neuen Tieftöner für die Installation in der Autotür unter Beibehaltung aller Merkmale der Prima-Lautsprecher, wie beispielsweise die kompakte Korbgröße zur erleichterten Montage.

Der mechanische Abfall des Tieftöner-Membran-Staubschutzsystem gewährleistet den Einsatz ohne Filter, was die Effizienz maximiert und eine einfache Ansteuerung durch jede Art von Verstärker ermöglicht.

Die große Schwingspule sorgt für hohe Belastbarkeit und makellose Kontrolle auch bei den aggressivsten dynamischen Transienten.

Die doppelte Faston-Anschlüsse mit direkter Verbindung zum Hochtöner beschleunigen den Lautsprecheranschluss und gewährleisten stets einen perfekten Kontakt.


Eigenschaften:

AP 1 Hochtöner

• Die Membran mit einem Durchmesser von 26 mm in Kombination mit einer Breitwalzensicke sorgt für maximalen Wirkungsgrad und eine reduzierte Resonanzfrequenz.


• Akustische Linse zur Kompensation des Frequenzgangs im Fahrzeug im Bereich von 10kHz bis 13kHz, der durch kritische OEM-Positionierungen verursacht wird.




AP 690 Tieftöner

• 25-mm-Schwingspule aus reinem Kupfer für hohe Belastbarkeit und hervorragende Kontrolle der tiefen Frequenzen.


• Wasserabweisend behandelter Papierkonus mit einem Profil, das mit der FEM (Finite-Elemente-Methode) Simulationstechnologie entwickelt und mit dem Klippel R&D Scan Vibrometer optimiert wurde.


• Geringere Einbautiefe, die eine einfache Installation in OEM-Einbauorten ermöglicht.


• „Triple-Wave“-Surround-Profil für maximale Linearität der Auslenkung.


• Kompakter Korb, geschützt durch eine abriebfeste und kratzfeste Beschichtung, der Motor ist mit dämpfendem Epoxidkleber befestigt.


• Hochstrom-Schnellanschlussklemme mit Doppelkontakt am Plus- und Minuspol für hohe Flexibilität und schnellen Anschluss.




APCX TW 690 Frequenzweiche

• Optimiert für die OEM-Integration mit einem Dämpfungsschalter (0 dB, +3dB) zur Abstimmung des Ansprechverhaltens im Fahrzeug entsprechend den verschiedenen Installationsbedingungen.
• Geliefert mit Schnellanschlüssen, die mögliche Anschlussfehler ausschließen.




Technische Daten:

• Woofer Size:
  690 mm


• Impedanz:
  4 Ohm


• Belastbarkeit – Spitze:
  300 W


• Belastbarkeit – Dauerbetrieb:
  100 W


• Frequenzgang:
  40 - 20 k


• Voice Coil Diameter:
  25 mm (0.98 in)


• Magnet Size:
  90 x 32 x 15


• Frequenzweichen-Typ:
  HP 6 dB Oct - 3,3 kHz


• Tweeter Size:
  26 mm (1 in)


• Voice Coil Diameter:
  20 mm (0.98 in)
