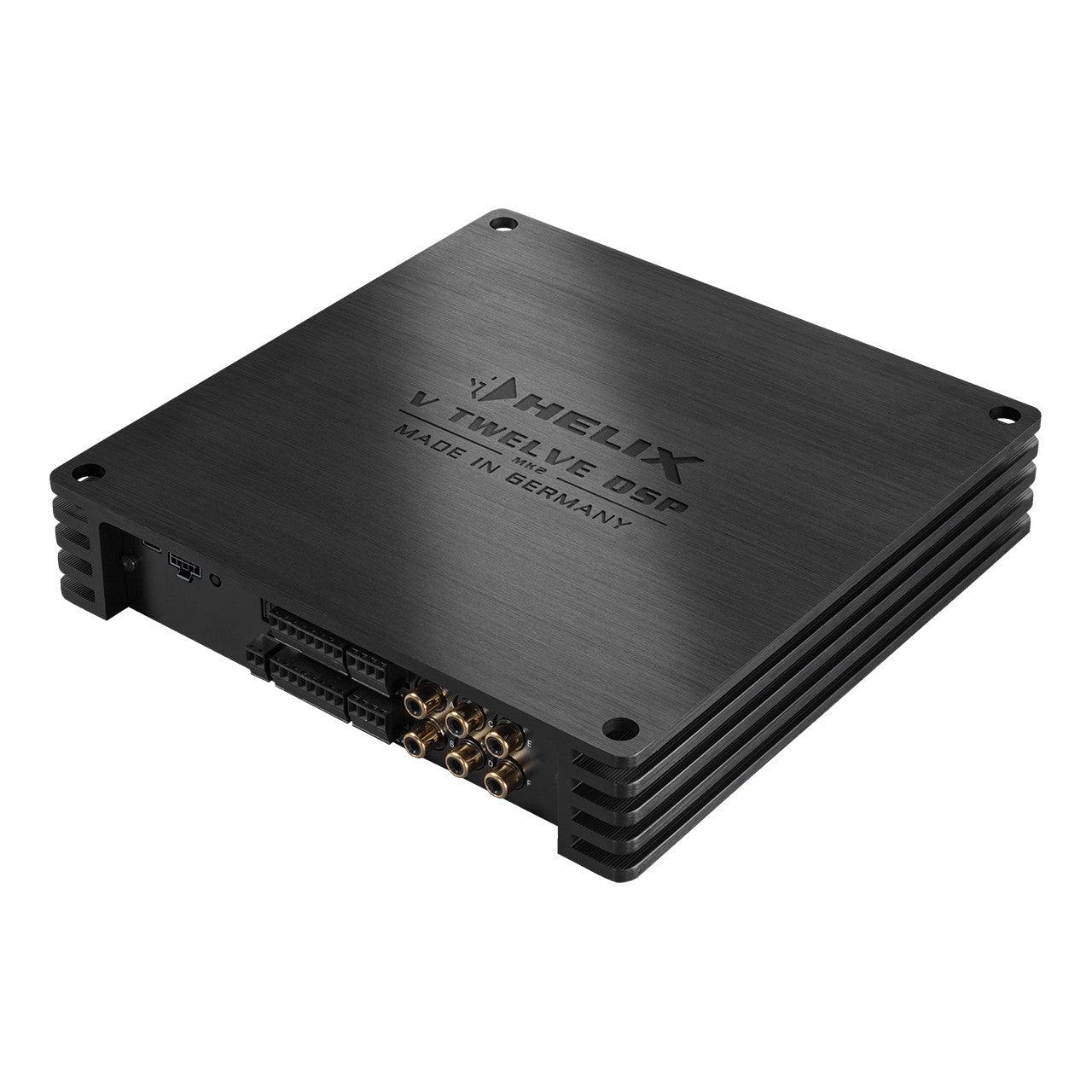

Helix V TWELVE DSP MK2 - 12 canali

HELIX V DODICI DSP MK2

✓ Il nuovo re dei multiutensili

Il V TWELVE DSP MK2 è il nuovo risolutore di problemi quando si tratta di potenziare i sistemi audio premium dei veicoli di oggi. Come il suo predecessore, combina 12 ingressi di alto livello, 6 ingressi cinch, 14 canali DSP e 12 canali di amplificatori di potenza con una potenza massima di 160 RMS su 2 ohm in un alloggiamento ultracompatto che occupa lo spazio di due sole buste.

✓ Multifunzione ripensato

Anche se un veicolo è già equipaggiato di fabbrica con un sistema audio premium, il cui amplificatore spesso dispone già di oltre 10 canali, la qualità del suono non sempre soddisfa le vostre aspettative. In molti casi, non è più possibile sostituire i componenti esistenti, il che significa che solo un amplificatore con lo stesso numero di ingressi di alto livello può essere preso in considerazione per l'espansione.

Per questo motivo, l'HELIX V TWELVE DSP MK2 non solo offre 12 ingressi di alto livello, ma anche altrettanti canali di amplificazione per garantire un adattamento ottimale ai sistemi audio multicanale esistenti. Inoltre, il V TWELVE DSP MK2 è dotato anche di un ingresso digitale e di uno slot HEC, che possono essere utilizzati per espandere il sistema audio con sorgenti di segnale aggiuntive come lo streaming Bluetooth o l'integrazione di un lettore audio ad alta risoluzione.

La gestione degli incredibili quattordici (14!) canali DSP separati è affidata al potente DSP integrato a 64 bit in combinazione con il nostro esclusivo software DSP PC-Tool.

Inoltre, la Smart Control Port (SCP), di recente installazione e a prova di futuro, facilita il collegamento degli accessori e, oltre a una connessione plug-in compatta e sicura, offre un'alimentazione integrata per i telecomandi come CONDUCTOR o DIRECTOR, riducendo in modo significativo il numero di cavi necessari e quindi lo spazio di installazione.

✓ Elaborazione dei canali virtuali: come funziona oggi il routing del segnale

L'adattamento ai moderni sistemi audio di fabbrica richiede un instradamento del segnale sempre più complesso nell'amplificatore, a causa del numero crescente di ingressi di segnale. Soprattutto quando diversi segnali di ingresso vengono miscelati e poi scomposti in sistemi a più vie, i concetti di routing convenzionali raggiungono rapidamente i loro limiti. Il nuovo "Virtual Channel Processing" a più stadi di Audiotec Fischer, in combinazione con il software DSP PC-Tool di facile utilizzo, consente di mappare facilmente anche configurazioni di sistema molto complesse e di assegnare liberamente caratteristiche sonore FX proprietarie come "RealCenter" o "Dynamic Bass Enhancement". Tuttavia, grazie all'enorme numero di canali, il V TWELVE DSP MK2 è anche un ottimo esempio di applicazione in cui il routing 1 a 1 (IOR) ha senso.

✓ Potenza di calcolo rapida, grazie ad ACO

Un numero così elevato di canali non richiede solo potenza di calcolo nel percorso del segnale: la piattaforma proprietaria ACO a 32 bit di Audiotec Fischer si occupa di tutti i compiti di controllo e garantisce un'elevata velocità, soprattutto per la comunicazione dei dati con il nostro software DSP PC-Tool, ma anche per la commutazione fulminea tra le dieci possibili configurazioni sonore. I fantastici effetti sonori associati alla piattaforma ACO, come l'Augmented Bass Processing, lo StageXpander o il RealCenter, sono altrettanto scontati con il V TWELVE DSP MK2, così come l'EQ d'ingresso a 12 canali che include l'Input Signal Analyzer (ISA) per una facile analisi e compensazione dei segnali d'ingresso delle radio OE.

✓ Suono perfetto senza compromessi

Le prestazioni sonore del nuovo HELIX V TWELVE DSP MK2 sono impressionanti quanto la sua gamma di funzioni. L'efficientissima tecnologia di Classe GD e i più avanzati convertitori AD e DA di BurrBrown garantiscono prestazioni sonore ottimali, il miglior rapporto segnale/rumore possibile e una distorsione ridotta al minimo. Nonostante l'elevatissima flessibilità e il design molto compatto, il V TWELVE DSP MK2 è un capolavoro sonoro assoluto e non deve in alcun modo nascondersi dalla classe assoluta.

Caratteristiche

✓ Fino a 160 W RMS di potenza massima per canale a 2 Ω

✓ Concetto "Pure Class GD" per una qualità sonora eccezionale unita a prestazioni elevate

✓ DSP audio "Fixed Point" a 64 bit estremamente potente

✓ Migrazione dei segnali AD e DA da BurrBrown

✓ ACO - Piattaforma avanzata di co-processore a 32 bit per funzioni di sistema e DSP:

✓ ISA (Input Signal Analyser) e InputEQ per una facile analisi e compensazione dei segnali di ingresso

✓ Effetti sonori SFX - Augmented Bass Processing, StageXpander, RealCenter & Co.

✓ 10 posizioni di memoria interna per le configurazioni sonore

✓ Ingresso ad alto livello a 12 canali per impieghi gravosi con sensibilità d'ingresso fino a 32 V RMS e circuito ADEP.3

✓ Due uscite preamplificate RCA processate

✓ IOR 1:1 (opzione di instradamento dei canali) - numero uguale di ingressi ad alto livello e canali di amplificazione

✓ Il VCP (Virtual Channel Processing) consente di configurare in modo ancora più flessibile sistemi audio molto complessi

✓ Porta SCP (Smart Control Port) compatta e a prova di futuro per il collegamento di telecomandi e altri accessori

✓ Slot HEC per estensioni del sistema come lo streaming audio Bluetooth® HD, lo streaming audio ad alta risoluzione via USB, ecc.

✓ Interruttore remoto automatico

✓ Capacità di avvio e arresto fino a una tensione di alimentazione di 6 volt

✓ Dimensioni estremamente compatte e bassa generazione di calore grazie a un'efficienza molto elevata

Caratteristiche speciali:

✓ Tecnologia di amplificazione in pura classe GD

Il concetto di Classe pura GD combina i vantaggi della tecnologia di Classe G con il principio di un amplificatore di Classe D. Il risultato è un livello di efficienza insolitamente elevato, che supera persino gli amplificatori di Classe D convenzionali. Il concetto di Classe GD pura mostra i suoi vantaggi a livelli bassi e medi variando la tensione di alimentazione interna degli stadi di potenza in base all'ampiezza del segnale di ingresso. Inoltre, l'intero percorso del segnale analogico di questo amplificatore è completamente simmetrico, a vantaggio del fattore di distorsione e del rapporto segnale/rumore.

✓ ACO - CoProcessore avanzato a 32 bit

L'amplificatore HELIX V TWELVE DSP MK2 utilizza un CoProcessore a 32 bit di ultima generazione particolarmente potente per tutti i compiti di controllo e comunicazione interni ed esterni. Rispetto al processore a 8 bit utilizzato in precedenza, ciò comporta notevoli vantaggi in termini di velocità non solo nel passaggio da un setup sonoro all'altro, ma soprattutto nella comunicazione dei dati con il nostro software DSP PC-Tool. Un altro vantaggio significativo è il bootloader integrato e nativo del CoProcessor.

Ciò consente di aggiornare il software di tutti i componenti del DSP integrato, ad esempio per adattare il circuito ADEP.3 controllato dal microcontrollore alle future modifiche dei sistemi diagnostici delle radio di fabbrica o per espandere il dispositivo con interfacce aggiuntive.

Inoltre, grazie alla nuova memoria flash, l'ACO offre spazio per 10 configurazioni sonore invece delle solite due.

✓ Ingresso intelligente ad alto livello ADEP.3

Le moderne autoradio installate in fabbrica stanno diventando sempre più intelligenti per quanto riguarda la diagnosi degli altoparlanti collegati. L'ultima generazione, in particolare, è dotata di funzioni di monitoraggio aggiuntive, in modo che i messaggi di errore o addirittura i malfunzionamenti possano verificarsi se viene collegato un amplificatore aggiuntivo. Il nuovo circuito ADEP.3 (Advanced Diagnostics Error Protection Generation 3) previene questi problemi senza sovraccaricare inutilmente le uscite dei diffusori della radio ad alti livelli.

✓ Modalità di risparmio energetico

La modalità di risparmio energetico è attivata nelle impostazioni di base del software DSP PC-Tool. Consente di ridurre drasticamente il consumo di energia del V TWELVE DSP MK2 (e di eventuali amplificatori aggiuntivi collegati) se non è presente alcun segnale in ingresso per più di 60 secondi. Non appena la "Modalità risparmio energetico" è attiva, gli stadi amplificatori interni del V TWELVE DSP MK2 e l'uscita Rem vengono spenti, riducendo così in modo significativo il consumo energetico. L'amplificatore torna alla modalità operativa normale entro 2 secondi, non appena viene applicato un segnale musicale al suo ingresso. Il ritardo di spegnimento può essere variato o completamente disattivato utilizzando il software DSP PC-Tool.

✓ Capacità di avvio-arresto

L'alimentatore dell'amplificatore HELIX V TWELVE DSP MK2 garantisce l'alimentazione interna anche in caso di brevi cali di tensione fino a 6 volt. In questo modo l'HELIX V TWELVE DSP MK2 rimane perfettamente funzionante anche quando il motore viene avviato.

Nota: Il marchio e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi uso di tali marchi da parte di Audiotec Fischer GmbH è concesso in licenza. Altri marchi e nomi commerciali appartengono ai rispettivi proprietari.

Caratteristiche del DSP

✓ Centro reale

La funzione "RealCenter" è un algoritmo proprietario di Audiotec Fischer che enfatizza le informazioni monofoniche dei canali frontali destro e sinistro per creare un segnale centrale unico. A differenza dei metodi convenzionali, in cui solo i canali vengono sommati, il segnale centrale è controllato dinamicamente dal contenuto informativo stereofonico dei canali destro e sinistro. Ciò significa che il canale centrale non riproduce un segnale se solo il canale sinistro o solo il canale destro forniscono un segnale audio. Con gli algoritmi convenzionali, in questo caso il canale centrale sarebbe più silenzioso di soli 6 dB. Il "RealCenter" di Audiotec Fischer consente quindi di ottenere un palcoscenico unico e di ampio respiro, ottimale sia per il conducente che per il passeggero anteriore! Gli svantaggi di un canale centrale convenzionale, come una presentazione del suono invadente e ristretta, appartengono finalmente al passato.

✓ Elaborazione aumentata dei bassi

Il sistema proprietario Audiotec Fischer "Augmented Bass Processing" consiste in due rivoluzionarie funzioni sonore: "Dynamic Bass Enhancement" e "SubXpander". Queste sono state sviluppate appositamente per migliorare drasticamente la risposta dei bassi dei subwoofer.

Il "Dynamic Bass Enhancement" combina in modo ingegnoso la massima base dei bassi e l'elevata pressione sonora massima, indipendentemente dal tipo di musica che si sta ascoltando o dalle impostazioni audio della radio. A seconda del segnale in ingresso, "Dynamic Bass Enhancement" potenzia la gamma di frequenze più basse da un lato e varia la frequenza di taglio del filtro subsonico dall'altro. Il risultato è una riproduzione dei bassi molto più potente e profonda a volumi bassi e medi, senza correre il rischio di sovraccaricare meccanicamente o elettricamente il subwoofer a volumi elevati. Le prestazioni dei bassi improvvisamente possibili sono semplicemente affascinanti.

Se si desidera che la gamma dei bassi sia un po' più profonda e "nera", è possibile attivare il "SubXpander". In questo caso, ai toni fondamentali vengono aggiunti toni subarmonici nella gamma di frequenza compresa tra 50 e 100 Hz.

✓ StageXpander

A seconda della disposizione dei diffusori nel veicolo, è possibile realizzare uno stage stereo più o meno ampio sui sedili anteriori. Se viene installato anche un diffusore centrale, questo a volte limita ulteriormente la riproduzione spaziale della musica. È qui che entra in gioco il nuovo "StageXpander" di Audiotec Fischer, una funzione sonora che sembra eliminare i confini acustici e consente quindi di ottenere una base stereo significativamente più ampia senza influire negativamente sulla precisione della localizzazione di voci o strumenti. L'effetto può essere regolato a piacere in quattro fasi.

✓ ClarityXpander

Volete più trasparenza e sostanza nella riproduzione delle alte frequenze? Audiotec Fischer offre ora lo strumento giusto per farlo con il "ClarityXpander".

Opportunamente dosato (e quindi selezionabile in tre fasi), conferisce agli overtones una maggiore brillantezza, particolarmente utile se gli altoparlanti originali mancano della necessaria brillantezza nella gamma degli alti. Il calcio extra ad alta frequenza non è disponibile solo per i due canali anteriori, ma può essere impostato separatamente anche per il canale centrale. E poiché un po' troppo di quest'ultimo, in combinazione con materiale musicale ricco di sovratoni, può risultare stancante per l'orecchio, è possibile attivare un controllo automatico e dinamico della componente di sovratoni aggiuntiva.

Dati tecnici

Potenza RMS ≤ 1% THD+N
- @ 4 Ohm	12 x 75 watt
- A 2 Ohm	12 x 120 watt
- a 1 Ohm	-
- a ponte a 4 Ohm	-
- a ponte a 2 Ohm	-
Potenza massima Potenza per canale*	Fino a 160 Watt RMS a 2 Ohm
Amplificatore tecnologia	Pura classe GD

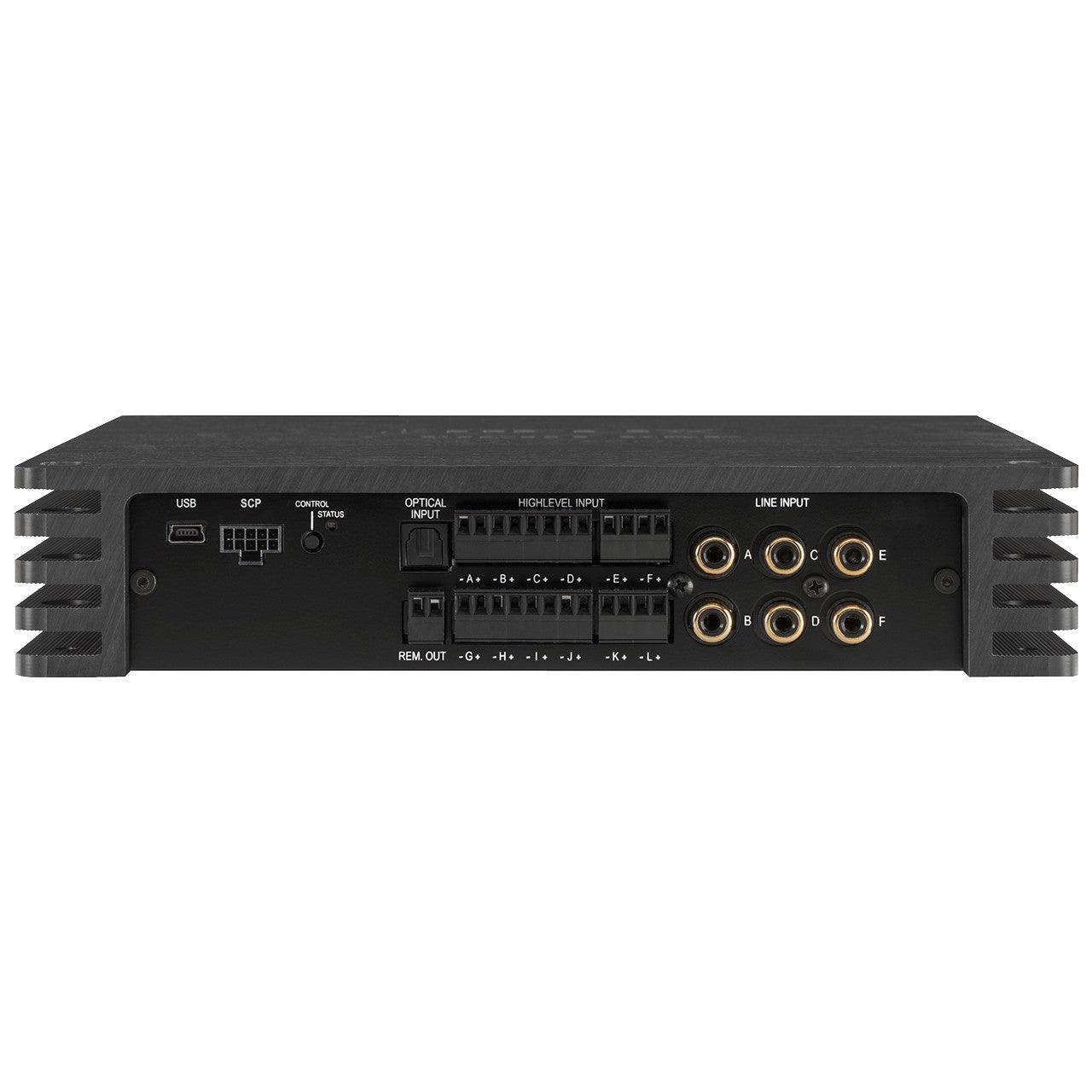

Ingressi	6 x RCA 12 ingressi per diffusori di alto livello 1 x SPDIF ottico (12 - 96 kHz) 1 x ingresso remoto
Sensibilità d'ingresso	Cinch: max. 4 V o max. 8 V Livello alto: max. 16 V o max. 32 V
Impedenza d'ingresso cinch	12 kOhm
Impedenza d'ingresso ad alto livello	9 - 33 Ohm o 20 kOhm

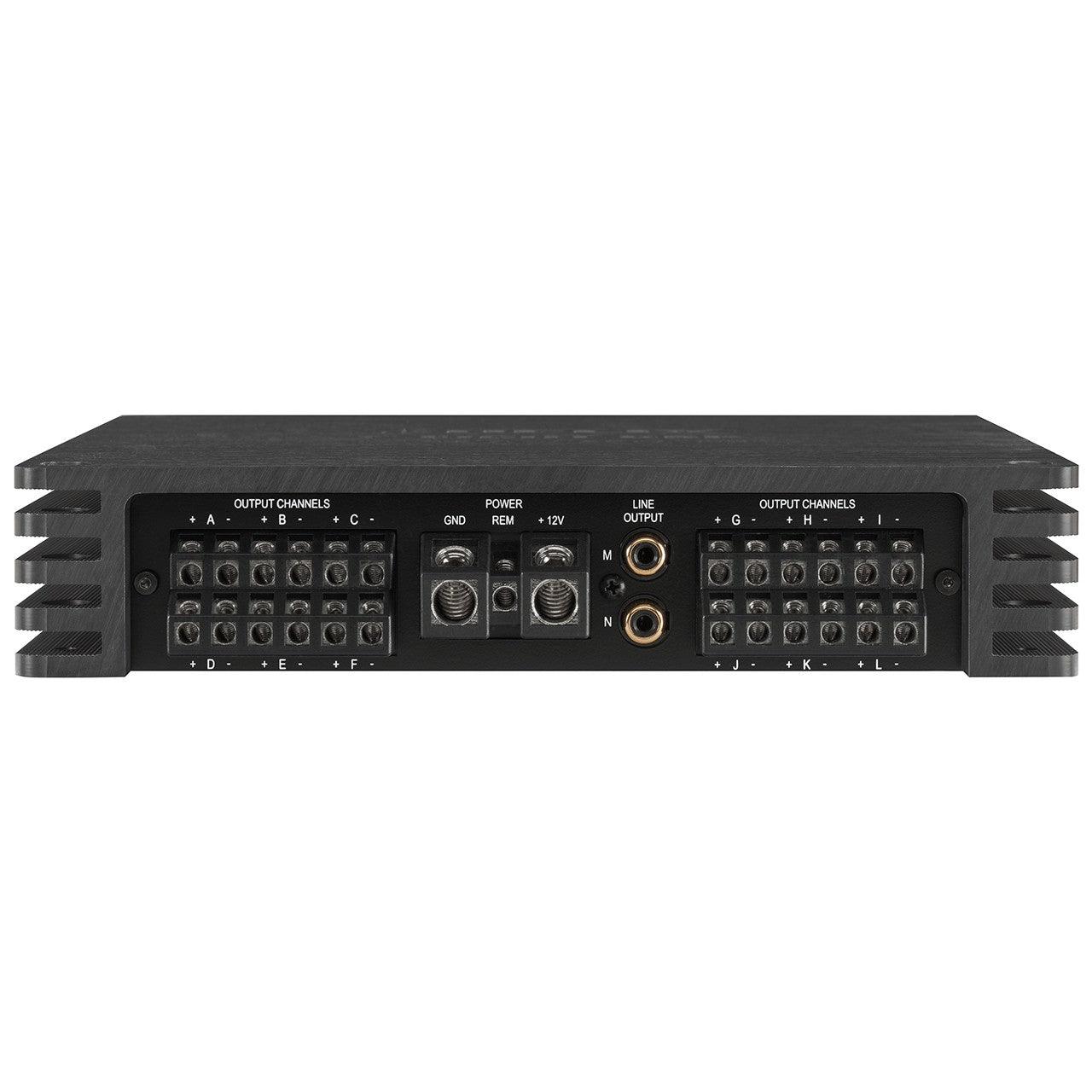

Uscite	12 x uscita altoparlante 2 x RCA 2 x uscita remota
Tensione di uscita Cinch	3 Volt
Gamma di frequenza	20 Hz - 22.000 Hz
Risoluzione DSP	64 bit
Potenza di elaborazione DSP	295 MHz (1,2 miliardi di operazioni MAC /secondo)
Frequenza di campionamento	48 kHz
Tipo di DSP	Processore di segnale audio
Convertitore di segnale	A/D: BurrBrown 24 bit D/A: BurrBrown 24 bit
Rapporto segnale/rumore Ingresso digitale	107 dB (ponderato A)
Rapporto segnale/rumore ingresso analogico	102 dB (ponderato A)
Distorsione armonica totale (THD)	< 0,015 %
Fattore di attenuazione	> 70
Tensione di funzionamento	10,5 - 16 volt (max. 5 sec. fino a 6 volt)
Consumo di energia	DC 12 V ⎓ 80 A max.
Consumo di corrente a vuoto	700 mA
Max. Corrente di uscita remota	500 mA
Fusibile	2 x 30 A LP mini fusibile a innesto
Caratteristiche aggiuntive	Slot HEC, circuito ADEP.3, Smart Control Port, Auto Remote switch, CoProcessore a 32 bit
Dimensioni (A x L x P)	44 x 220 x 220 mm

✓ Contenuto della fornitura

1 amplificatore Helix V TWELVE DSP MK2

2 x chiave a brugola

1 x adattatore da ingresso di controllo a SCP

1 x cavo USB

1 x materiale di montaggio

1 x manuale d'uso
