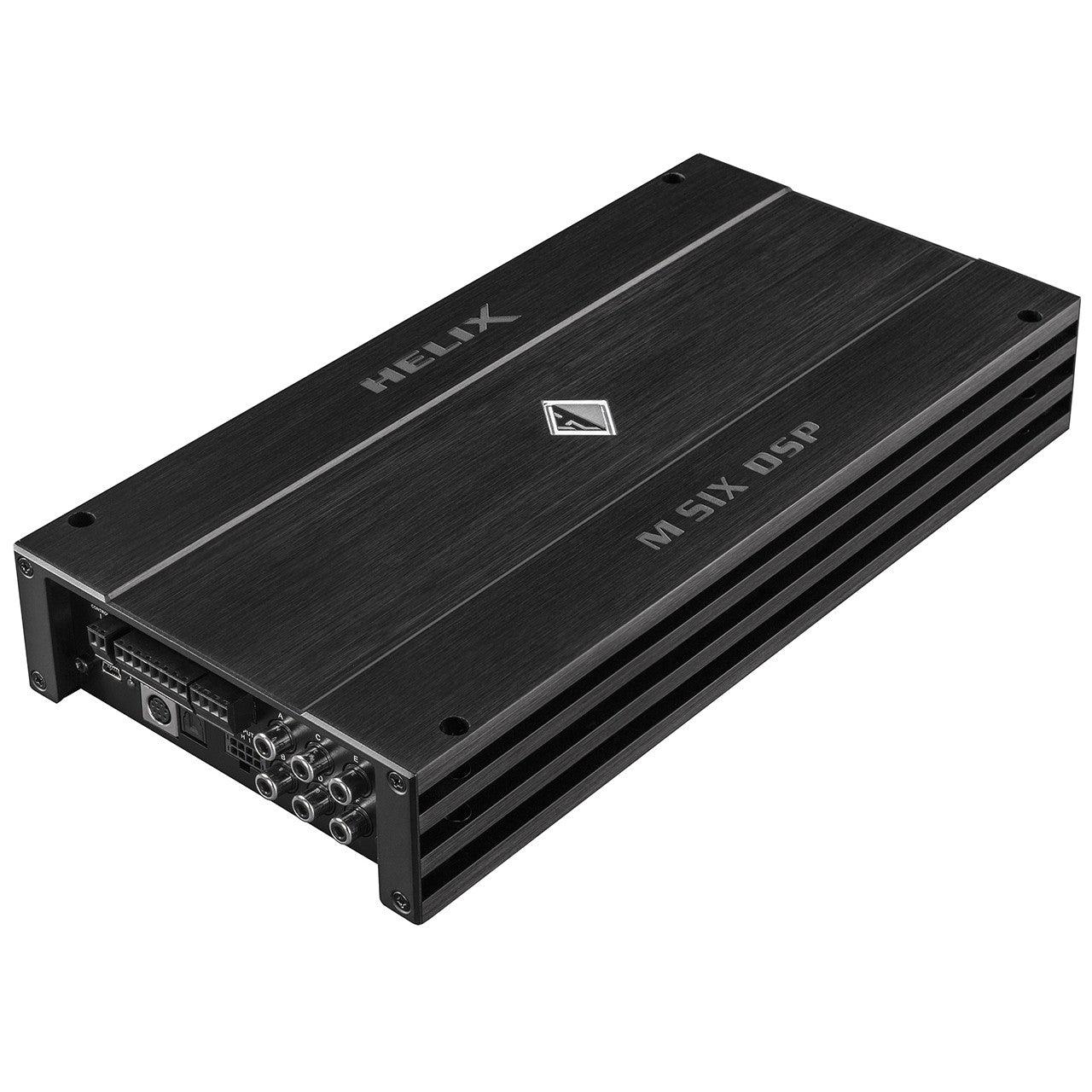

Helix M SIX DSP - 6 canali

ELICA M SEI DSP

✓ Il nuovo M SIX DSP è un vero sballo

L'M SIX DSP sembra un amplificatore a sei canali solo a prima vista: nonostante le dimensioni ridotte, è in realtà un potente centro di controllo con non meno di dieci canali DSP elaborati. E con tanta potenza, visto che questo amplificatore è in grado di produrre facilmente 100 watt di potenza continua per canale sia a 4 ohm che a 2 ohm. Il tutto è completato da una dotazione fantastica, che vi farà brillare gli occhi se considerate il rapporto qualità-prezzo.

✓ Suono HELIX in tutto e per tutto!

In un prodotto HELIX non c'è posto per i compromessi sonori, ed è per questo che l'M SIX DSP è anche dotato di tutte le finezze per un suono perfetto. I migliori convertitori AD e DA separati sulla scheda di circuito del DSP, prodotti in Germania, sono altrettanto scontati quanto l'uso di un DSP estremamente potente di Analog Devices. Inoltre, le quattro uscite del preamplificatore con tensione di uscita di 6 volt forniscono un livello più che sufficiente per pilotare qualsiasi amplificatore di potenza.

✓ Flessibilità da manuale

Anche la sezione di amplificazione interna del DSP M SIX è veramente variabile: può funzionare in modalità a sei canali o essere configurata come amplificatore a 5 canali, 4 canali o 3 canali grazie alla sua ponticellabilità.

Ma non è tutto: in combinazione con le quattro uscite del preamplificatore, il sistema può essere ampliato in vari modi e portato fino a 10 canali. Solo in combinazione con gli altri amplificatori della serie M (M ONE X, M ONE, M FOUR o M SIX), le opzioni per espandere il numero di canali di potenza sono più che sufficienti. In questo modo è possibile realizzare facilmente sistemi multicanale complessi, ma convenienti e, soprattutto, poco ingombranti, con una potenza enorme.

✓ Elaborazione di canali virtuali: come funziona oggi l'instradamento del segnale

Molti canali DSP devono essere gestiti e configurati in modo appropriato, quindi non c'era dubbio che l'M SIX DSP fosse anche dotato dell'innovativo Virtual Channel Processing di Audiotec Fischer.

L'adattamento ai moderni sistemi audio OE attraverso un numero crescente di ingressi di segnale rende inevitabile un instradamento del segnale sempre più complesso nell'amplificatore. Soprattutto quando diversi segnali di ingresso vengono miscelati e poi scomposti in sistemi a più vie, i concetti di routing convenzionali raggiungono rapidamente i loro limiti in termini di realizzazione e operatività. Il "Virtual Channel Processing" a più stadi, in combinazione con il software DSP PC-Tool di facile utilizzo, consente di mappare facilmente anche configurazioni di sistema molto complesse e di assegnare liberamente funzioni sonore FX proprietarie come "RealCenter" o "Augmented Bass Processing".

✓ Il vantaggio della velocità - grazie ad ACO

Più veloce è meglio: la piattaforma ACO a 32 bit, particolarmente potente, si fa carico di tutti i compiti di controllo e garantisce una velocità significativamente maggiore, soprattutto nella comunicazione dei dati con il nostro software DSP PC-Tool, ma anche nel passaggio fulmineo tra le dieci possibili configurazioni sonore. Ma ACO offre molto di più: sono stati implementati fantastici effetti sonori come l'Augmented Bass Processing, lo StageXpander o il RealCenter, nonché un EQ d'ingresso separato per canale che include l'Input Signal Analyzer (ISA) per una facile analisi e compensazione dei segnali d'ingresso delle radio OE che contengono già una configurazione sonora funzionante.

✓ Compatto, fresco e molto pratico

Nonostante l'enorme gamma di funzioni e la ricca potenza di uscita, l'M SIX DSP si presenta fantasticamente compatto come un M SIX nella tipica veste HELIX dalle linee chiare. Grazie alla tecnologia di amplificazione in Classe D, mantiene il "sangue freddo" anche a piena potenza. Inoltre, grazie a caratteristiche quali la capacità di start-stop, il circuito ADEP.3 e la modalità di risparmio energetico, è perfettamente equipaggiato per affrontare le sfide ormai comuni dell'integrazione nei sistemi OEM.

Caratteristiche

✓ Fino a 130 watt RMS di potenza massima per canale su 4 e 2 Ω

✓ DSP audio estremamente potente a 64 bit "Fixed Point" e convertitori di segnale AD e DA all'avanguardia

✓Piattaforma ACO - Advanced 32 Bit CoProcessor per funzioni avanzate di sistema e DSP:

✓ ISA (Input Signal Analyser) e InputEQ per una facile analisi e compensazione dei segnali in ingresso

✓ Effetti sonori SFX - Augmented Bass Processing, StageXpander, RealCenter & Co.

✓ Ingresso intelligente ad alto livello a 6 canali con circuito ADEP.3

✓ Quattro uscite cinch con una tensione di uscita massima di 6 volt

✓ Il Virtual Channel Processing (VCP) consente di configurare in modo ancora più flessibile sistemi audio molto complessi

✓ Canali di amplificazione collegabili per un potente controllo di un woofer o di un subwoofer

✓ Circuito DSP prodotto in Germania

Caratteristiche speciali:

✓ ACO - CoProcessore avanzato a 32 bit

L'amplificatore DSP HELIX M SIX utilizza un CoProcessore a 32 bit di ultima generazione particolarmente potente per tutti i compiti di controllo e comunicazione interni ed esterni. Rispetto al processore a 8 bit utilizzato in precedenza, ciò comporta notevoli vantaggi in termini di velocità non solo nel passaggio da un setup sonoro all'altro, ma soprattutto nella comunicazione dei dati con il nostro software DSP PC-Tool. Un altro vantaggio significativo è il bootloader integrato e nativo del CoProcessor.

Ciò consente di aggiornare il software di tutti i componenti del DSP integrato, ad esempio per adattare il circuito ADEP.3 controllato dal microcontrollore alle future modifiche dei sistemi diagnostici delle radio di fabbrica o per espandere il dispositivo con interfacce aggiuntive.

Inoltre, grazie alla nuova memoria flash, l'ACO offre spazio per 10 configurazioni sonore invece delle solite due.

✓ Ingresso intelligente ad alto livello ADEP.3

Le moderne autoradio installate in fabbrica stanno diventando sempre più intelligenti per quanto riguarda la diagnosi degli altoparlanti collegati. L'ultima generazione, in particolare, è dotata di funzioni di monitoraggio aggiuntive, in modo che i messaggi di errore o addirittura i malfunzionamenti possano verificarsi se viene collegato un amplificatore aggiuntivo. Il nuovo circuito ADEP.3 (Advanced Diagnostics Error Protection Generation 3) previene questi problemi senza sovraccaricare inutilmente le uscite dei diffusori delle radio ad alti livelli.

✓ Modalità di risparmio energetico

La modalità di risparmio energetico è attivata nelle impostazioni di base del software DSP PC-Tool. Consente di ridurre drasticamente il consumo di energia del DSP M SIX (e di eventuali amplificatori aggiuntivi collegati) se non è presente alcun segnale in ingresso per più di 60 secondi. Non appena la "modalità di risparmio energetico" è attiva, gli stadi di amplificazione interni del DSP M SIX e l'uscita Rem vengono spenti, riducendo così in modo significativo il consumo di energia. L'amplificatore torna alla modalità operativa normale entro 2 secondi, non appena viene applicato un segnale musicale al suo ingresso. Il ritardo di spegnimento può essere variato o completamente disattivato utilizzando il software DSP PC-Tool.

✓ Capacità di avvio-arresto

L'alimentatore dell'amplificatore DSP HELIX M SIX garantisce l'alimentazione interna anche in caso di brevi cali di tensione fino a 6 volt. In questo modo l'HELIX M SIX DSP rimane perfettamente funzionante anche quando il motore viene avviato.

Dati tecnici

Potenza RMS ≤ 1% THD+N
- @ 4 Ohm	6 x 100 watt
- A 2 Ohm	6 x 100 watt
- a 1 Ohm	-
- a ponte a 4 Ohm	3 x 200 watt
- a ponte su 2 Ohm	-
Potenza massima Potenza per canale*	Fino a 130 watt RMS a 4 / 2 ohm
Tecnologia dell'amplificatore	Classe D

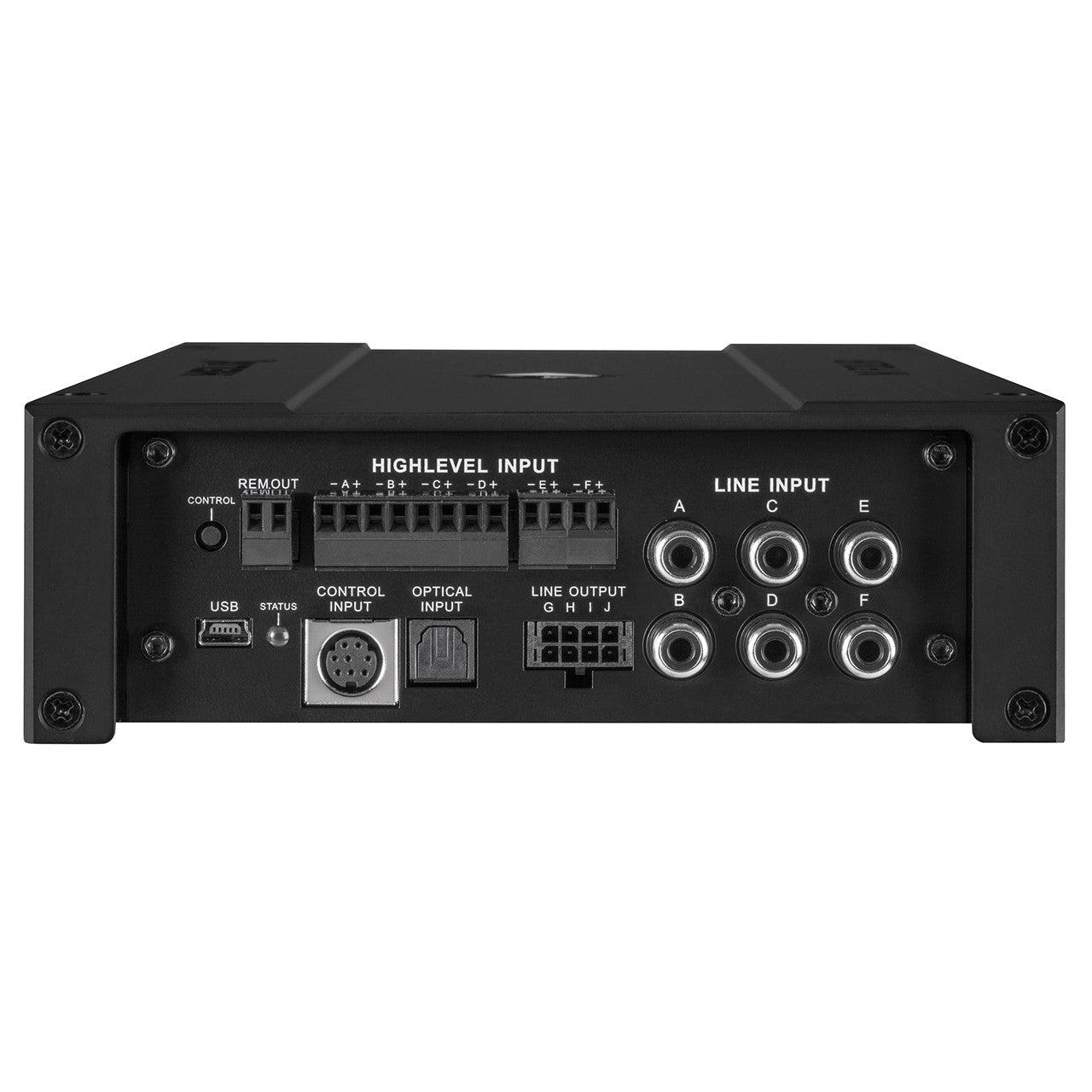

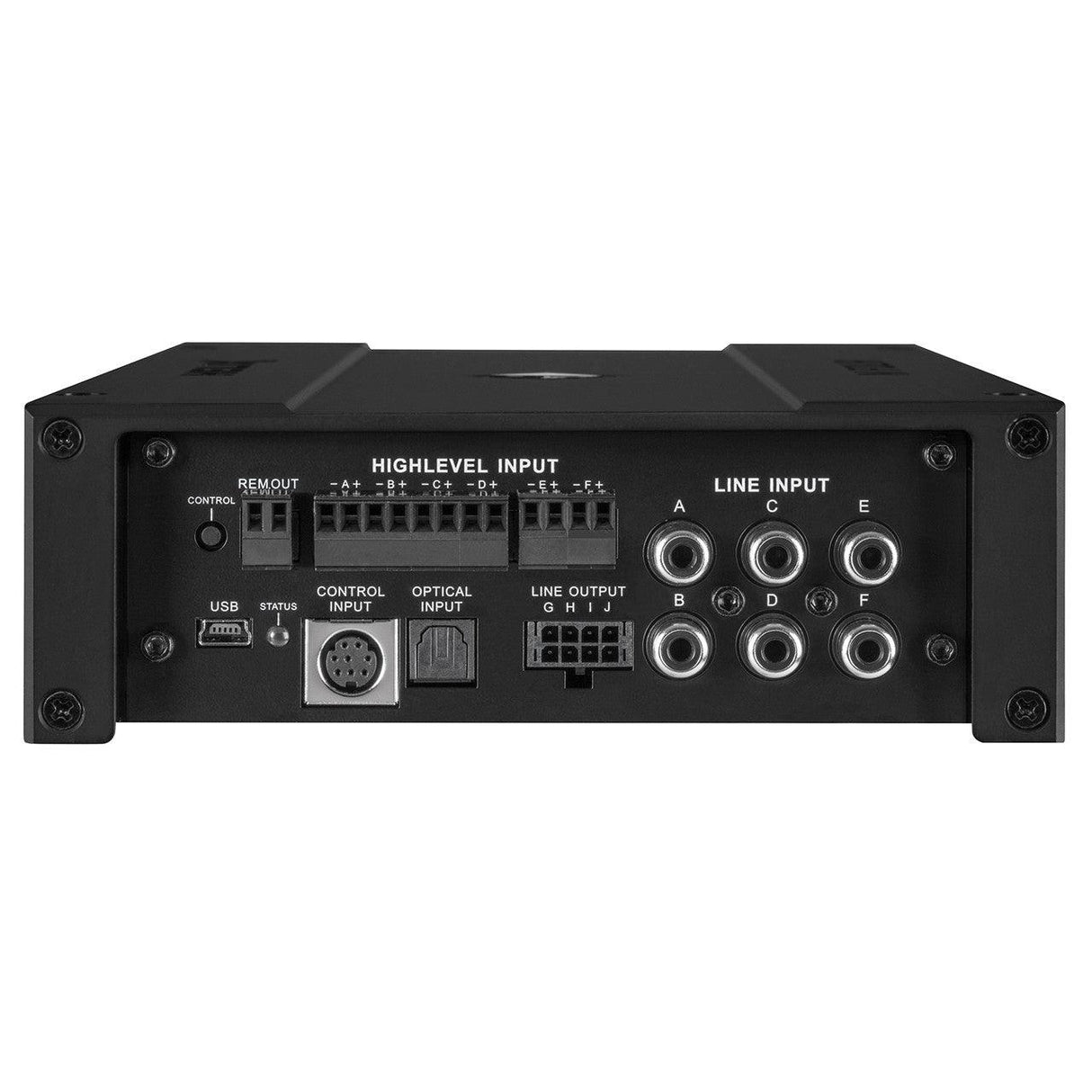

Ingressi	6 x RCA 6 x ingresso per diffusori di alto livello 1 x SPDIF ottico (12 - 96 kHz) 1 x ingresso remoto
Sensibilità degli ingressi	Cinch 1 - 4 Volt Alto livello 5 - 20 Volt
Impedenza d'ingresso Cinch	22 kOhm
Impedenza d'ingresso Alto livello	9 - 33 Ohm o 20 kOhm

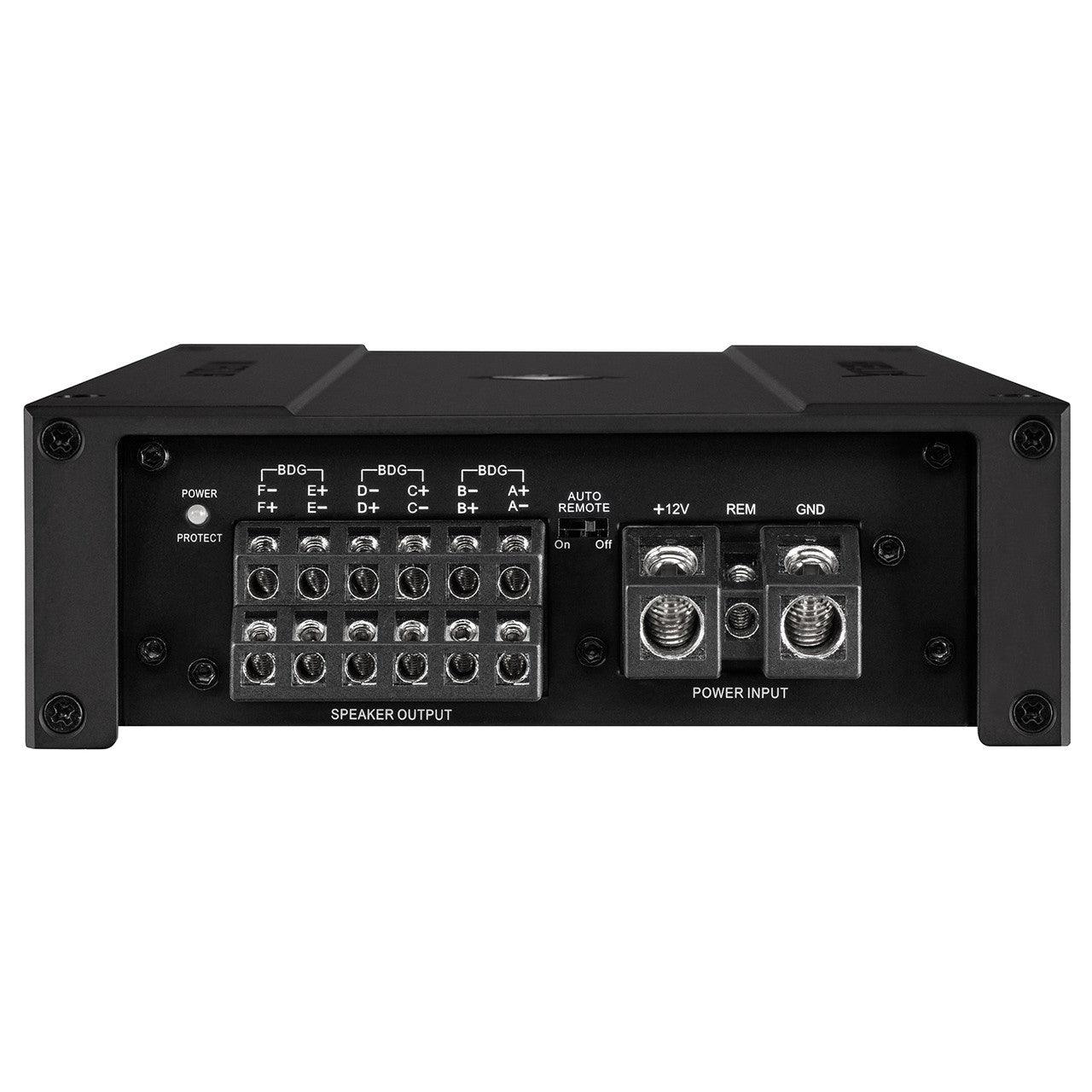

Uscite	6 uscite per diffusori 4 x RCA 2 x uscita remota
Tensione di uscita Cinch	6 volt
Gamma di frequenza	20 Hz - 22.000 Hz
Risoluzione DSP	64 bit
Potenza di elaborazione DSP	295 MHz (1,2 miliardi di operazioni MAC /secondo)
Frequenza di campionamento	48 kHz
Tipo di DSP	Processore di segnale audio
Rapporto segnale/rumore Ingresso digitale	105 / 108 dB Uscita di linea altoparlante / (ponderata A)
Rapporto segnale/rumore Ingresso analogico	102 / 105 dB Altoparlante / Uscita di linea (ponderata A)
Fattore di distorsione (THD)	< 0,03 / 0,005 % Altoparlante / Uscita di linea
Fattore di attenuazione	100
Tensione di funzionamento	10,5 - 16 volt (max. 5 sec. fino a 6 volt)
Corrente a vuoto consumo	1950 mA
Max. Corrente di uscita remota	500 mA
Fusibile	2 fusibili a innesto Maxi da 35 A (FK3)
Consumo di energia	DC 12 V ⎓ 80 A max.
Caratteristiche aggiuntive	Circuito ADEP.3, Interruttore automatico a distanza, CoProcessore a 32 bit, Ingresso di controllo
Dimensioni (H x L x P)	50 x 320 x 154 mm

✓ Contenuto della fornitura

1 amplificatore DSP Helix M SIX

1 x cavo da uscita di linea a RCA / Cinch

1 x cavo USB

1 x materiale di montaggio

1 x manuale d'uso
