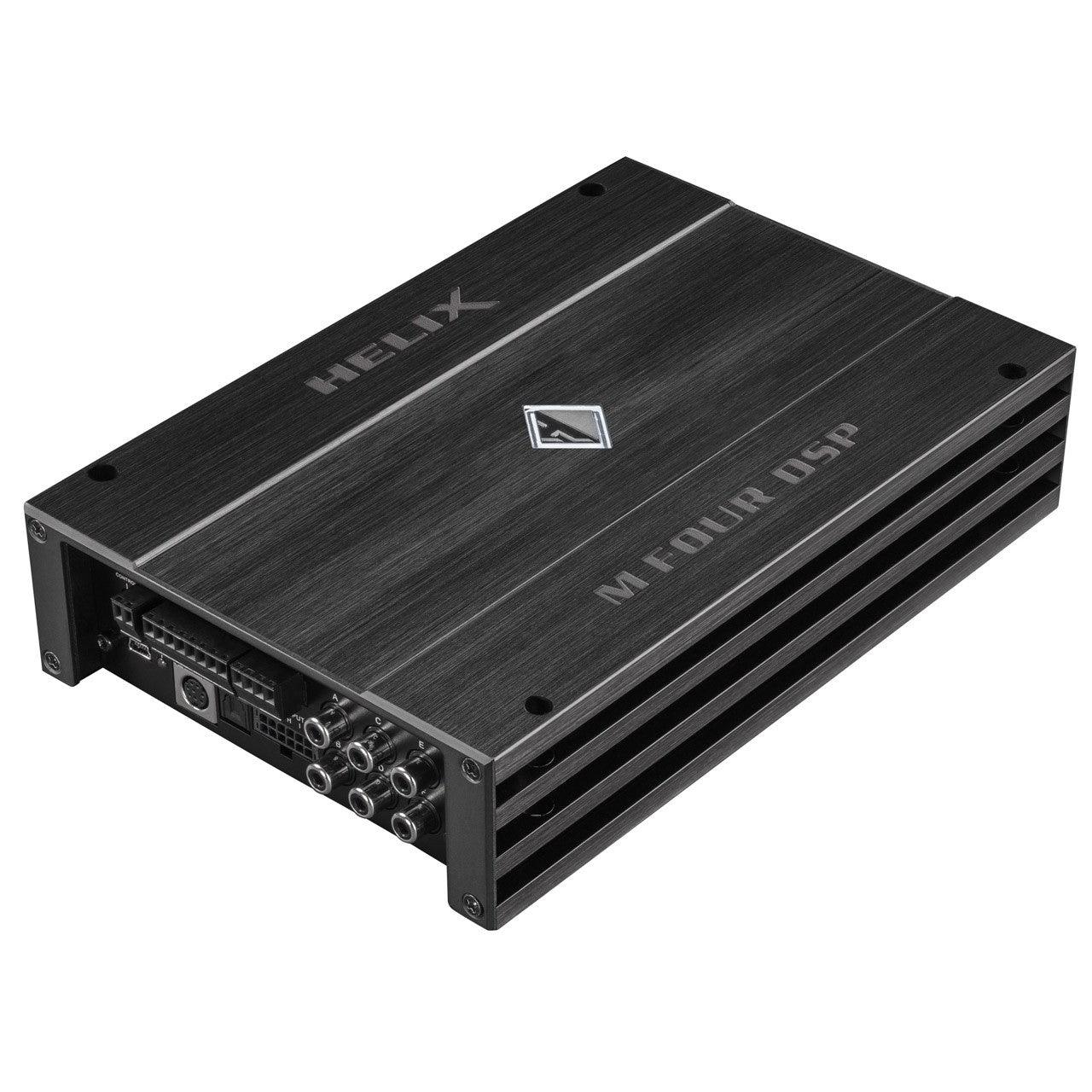

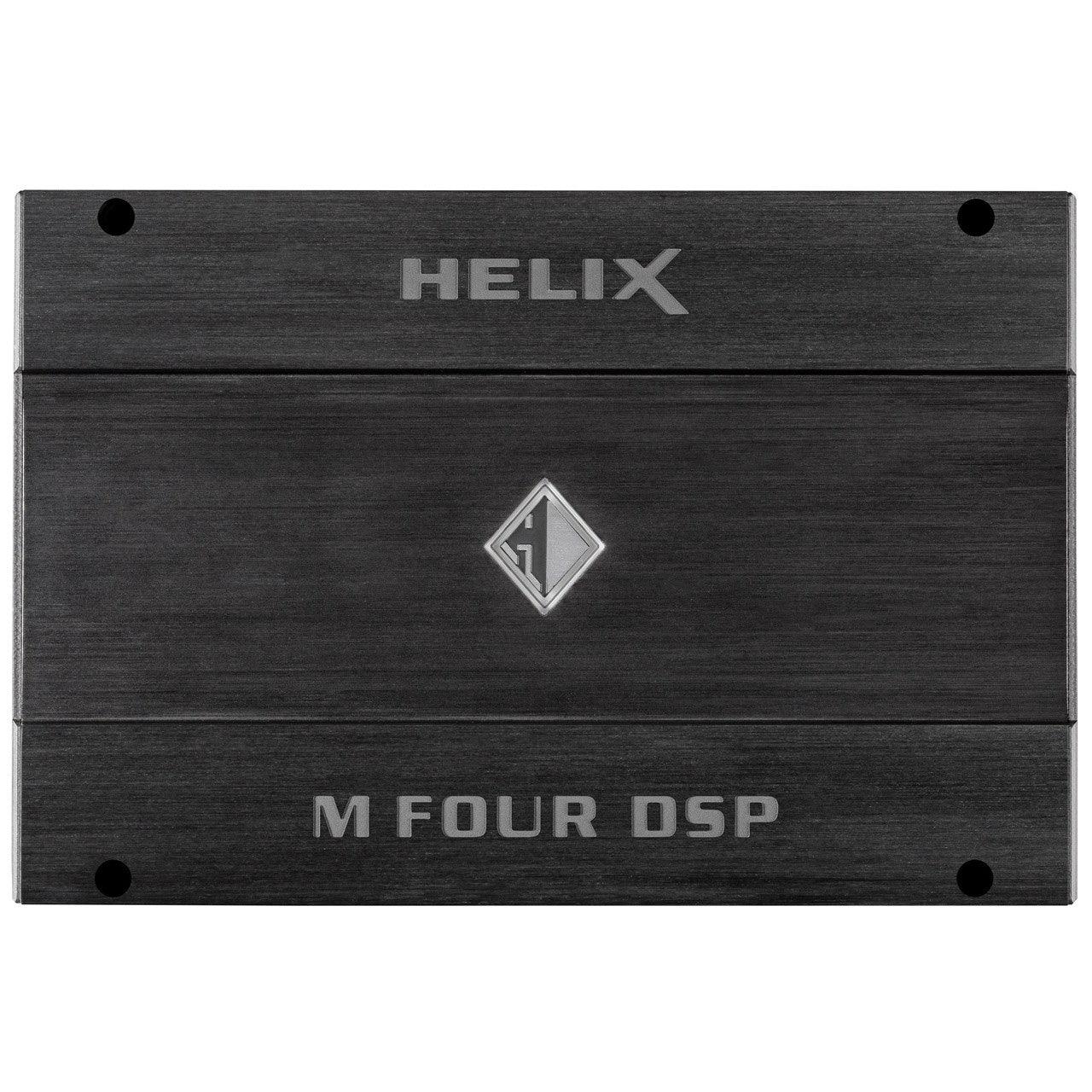

Helix M FOUR DSP - 4 canali

HELIX M QUATTRO DSP

✓ Spacca - il nuovo M FOUR DSP

A prima vista, l'M FOUR DSP sembra solo un amplificatore a quattro canali: nonostante le dimensioni ridotte, è in realtà un potente centro di controllo con non meno di dieci canali DSP elaborati. E con tanta potenza, visto che questo amplificatore è in grado di produrre facilmente 100 watt di potenza continua per canale sia a 4 ohm che a 2 ohm. Il tutto è completato da una dotazione fantastica, che vi farà brillare gli occhi se considerate il rapporto qualità-prezzo.

✓ Suono HELIX in tutto e per tutto!

In un prodotto HELIX non c'è posto per i compromessi sonori, ed è per questo che l'M FOUR DSP è dotato di tutte le caratteristiche per un suono perfetto. I migliori convertitori AD e DA separati sulla scheda di circuito del DSP, prodotti in Germania, sono altrettanto scontati quanto l'uso di un DSP estremamente potente di Analog Devices. Inoltre, le sei uscite del preamplificatore con una tensione di uscita di 6 volt forniscono un livello più che sufficiente per pilotare qualsiasi amplificatore di potenza.

✓ Flessibilità da manuale

Anche la sezione di amplificazione interna del DSP M FOUR è veramente variabile: può funzionare in modalità a quattro canali o essere configurata come amplificatore a 3 o 2 canali grazie alla sua ponticellabilità.

Ma non è tutto: in combinazione con le sei uscite del preamplificatore, il sistema può essere ampliato in vari modi e portato fino a 10 canali. Solo in combinazione con gli altri amplificatori della serie M (M ONE X, M ONE, M FOUR o M SIX), le opzioni per espandere il numero di canali di potenza sono più che sufficienti. In questo modo è possibile realizzare facilmente sistemi multicanale complessi, ma convenienti e, soprattutto, poco ingombranti, con una potenza enorme.

✓ Elaborazione di canali virtuali: come funziona oggi l'instradamento del segnale

Molti canali DSP devono essere gestiti e configurati in modo appropriato, quindi non c'era dubbio che l'M FOUR DSP fosse anche dotato dell'innovativo Virtual Channel Processing di Audiotec Fischer.

L'adattamento ai moderni sistemi audio OE attraverso un numero crescente di ingressi di segnale rende inevitabile un instradamento del segnale sempre più complesso nell'amplificatore. Soprattutto quando diversi segnali di ingresso vengono miscelati e poi scomposti in sistemi a più vie, i concetti di instradamento convenzionali raggiungono rapidamente i loro limiti in termini di realizzazione e operatività. Il "Virtual Channel Processing" a più stadi, in combinazione con il software DSP PC-Tool di facile utilizzo, consente di mappare facilmente anche configurazioni di sistema molto complesse e di assegnare liberamente funzioni sonore FX proprietarie come "RealCenter" o "Augmented Bass Processing".

✓ Il vantaggio della velocità - grazie ad ACO

Più veloce è meglio: la piattaforma ACO a 32 bit, particolarmente potente, si fa carico di tutti i compiti di controllo e garantisce una velocità significativamente maggiore, soprattutto nella comunicazione dei dati con il nostro software DSP PC-Tool, ma anche nel passaggio fulmineo tra le dieci possibili configurazioni sonore. Ma ACO offre molto di più: sono stati implementati fantastici effetti sonori come l'Augmented Bass Processing, lo StageXpander o il RealCenter, nonché un EQ d'ingresso separato per canale che include l'Input Signal Analyzer (ISA) per una facile analisi e compensazione dei segnali d'ingresso delle radio OE che contengono già una configurazione sonora funzionante.

✓ Compatto, fresco e molto pratico

Nonostante l'enorme gamma di funzioni e la ricca potenza di uscita, l'M FOUR DSP è fantasticamente compatto come un M FOUR o un ONE, nel suo tipico abito HELIX dalle linee chiare. Grazie alla tecnologia di amplificazione in Classe D, mantiene il "sangue freddo" anche a piena potenza. Inoltre, grazie a caratteristiche quali la funzionalità start-stop, il circuito ADEP.3 e la modalità di risparmio energetico, è perfettamente attrezzato per affrontare le sfide ormai comuni dell'integrazione nei sistemi OEM.

Caratteristiche

✓ Fino a 135 watt RMS di potenza massima per canale su 4 e 2 Ω

✓ DSP audio estremamente potente a 64 bit "Fixed Point" e convertitori di segnale AD e DA a 32 bit all'avanguardia di AKM

✓ Piattaforma ACO - Advanced 32 Bit CoProcessor per funzioni avanzate di sistema e DSP:

✓ ISA (Input Signal Analyser) e InputEQ per una facile analisi e compensazione dei segnali di ingresso

✓ Effetti sonori SFX - Augmented Bass Processing, StageXpander, RealCenter & Co.

✓ Ingresso intelligente ad alto livello a 6 canali con circuito ADEP.3

✓ Sei uscite cinch con una tensione di uscita massima di 6 volt

✓ Il Virtual Channel Processing (VCP) consente di configurare in modo ancora più flessibile sistemi audio molto complessi

✓ Canali di amplificazione collegabili per un potente controllo di un woofer o di un subwoofer

✓ Circuito DSP prodotto in Germania

Caratteristiche speciali:

✓ ACO - CoProcessore avanzato a 32 bit

L'amplificatore DSP HELIX M FOUR utilizza un CoProcessore particolarmente potente a 32 bit di ultima generazione per tutte le attività di controllo e comunicazione interne ed esterne. Rispetto al processore a 8 bit utilizzato in precedenza, ciò comporta notevoli vantaggi in termini di velocità, non solo nel passaggio da una configurazione sonora all'altra, ma soprattutto nella comunicazione dei dati con il nostro software DSP PC-Tool. Un altro vantaggio significativo è il bootloader integrato e nativo del CoProcessor.

Ciò consente di aggiornare il software di tutti i componenti del DSP integrato, ad esempio per adattare il circuito ADEP.3 controllato dal microcontrollore alle future modifiche dei sistemi diagnostici delle radio di fabbrica o per espandere il dispositivo con interfacce aggiuntive.

Inoltre, grazie alla nuova memoria flash, l'ACO offre spazio per 10 configurazioni sonore invece delle solite due.

✓ Ingresso intelligente ad alto livello ADEP.3

Le moderne autoradio installate in fabbrica stanno diventando sempre più intelligenti per quanto riguarda la diagnosi degli altoparlanti collegati. L'ultima generazione, in particolare, è dotata di funzioni di monitoraggio aggiuntive, in modo che i messaggi di errore o addirittura i malfunzionamenti possano verificarsi se viene collegato un amplificatore aggiuntivo. Il nuovo circuito ADEP.3 (Advanced Diagnostics Error Protection Generation 3) previene questi problemi senza sovraccaricare inutilmente le uscite dei diffusori delle radio ad alti livelli.

✓ Modalità di risparmio energetico

La modalità di risparmio energetico è attivata nelle impostazioni di base del software DSP PC-Tool. Consente di ridurre drasticamente il consumo energetico del DSP M FOUR (e di eventuali amplificatori aggiuntivi collegati) se non è presente alcun segnale in ingresso per più di 60 secondi. Non appena la "modalità di risparmio energetico" è attiva, gli stadi di amplificazione interni del DSP M FOUR e l'uscita Rem vengono spenti, riducendo così in modo significativo il consumo di energia. L'amplificatore torna alla modalità operativa normale entro 2 secondi, non appena viene applicato un segnale musicale al suo ingresso. Il ritardo di spegnimento può essere variato o completamente disattivato utilizzando il software DSP PC-Tool.

✓ Capacità di avvio-arresto

L'alimentatore dell'amplificatore DSP HELIX M FOUR garantisce l'alimentazione interna anche in caso di brevi cali di tensione fino a 6 volt. In questo modo, l'HELIX M FOUR DSP rimane perfettamente funzionante anche quando il motore viene avviato.

Caratteristiche del DSP

✓ Centro reale

La funzione "RealCenter" è un algoritmo proprietario di Audiotec Fischer che enfatizza le informazioni monofoniche dei canali anteriori destro e sinistro per creare un segnale centrale unico. A differenza dei metodi convenzionali, in cui solo i canali vengono sommati, il segnale centrale è controllato dinamicamente dal contenuto informativo stereofonico dei canali destro e sinistro. Ciò significa che il canale centrale non riproduce un segnale se solo il canale sinistro o solo il canale destro forniscono un segnale audio. Con gli algoritmi convenzionali, in questo caso il canale centrale sarebbe più silenzioso di soli 6 dB. Il "RealCenter" di Audiotec Fischer consente quindi di ottenere un palcoscenico unico e di ampio respiro, ottimale sia per il conducente che per il passeggero anteriore! Gli svantaggi di un canale centrale convenzionale, come una presentazione del suono invadente e ristretta, appartengono finalmente al passato.

✓ Elaborazione aumentata dei bassi

Il sistema proprietario Audiotec Fischer "Augmented Bass Processing" consiste in due rivoluzionarie funzioni sonore: "Dynamic Bass Enhancement" e "SubXpander". Queste sono state sviluppate appositamente per migliorare drasticamente la risposta dei bassi dei subwoofer.

Il "Dynamic Bass Enhancement" combina in modo ingegnoso la massima base dei bassi e l'elevata pressione sonora massima, indipendentemente dal tipo di musica che si sta ascoltando o dalle impostazioni audio della radio. A seconda del segnale in ingresso, "Dynamic Bass Enhancement" potenzia la gamma di frequenze più basse da un lato e varia la frequenza di taglio del filtro subsonico dall'altro. Il risultato è una riproduzione dei bassi molto più potente e profonda a volumi bassi e medi, senza correre il rischio di sovraccaricare meccanicamente o elettricamente il subwoofer a volumi elevati. Le prestazioni dei bassi improvvisamente possibili sono semplicemente affascinanti.

Se si desidera che la gamma dei bassi sia un po' più profonda e "nera", è possibile attivare il "SubXpander". Questo aggiunge toni subarmonici ai toni fondamentali nella gamma di frequenza compresa tra 50 e 100 Hz.

✓ StageXpander

A seconda della disposizione dei diffusori nel veicolo, è possibile realizzare uno stage stereo più o meno ampio sui sedili anteriori. Se viene installato anche un diffusore centrale, questo a volte limita ulteriormente la riproduzione spaziale della musica. È qui che entra in gioco il nuovo "StageXpander" di Audiotec Fischer, una funzione sonora che sembra eliminare i confini acustici e consente quindi di ottenere una base stereo significativamente più ampia senza influire negativamente sulla precisione della localizzazione di voci o strumenti. L'effetto può essere regolato a piacere in quattro fasi.

✓ ClarityXpander

Volete più trasparenza e sostanza nella riproduzione delle alte frequenze? Audiotec Fischer offre ora lo strumento giusto per farlo con il "ClarityXpander".

Opportunamente dosato (e quindi selezionabile in tre fasi), conferisce agli overtones una maggiore brillantezza, particolarmente utile se gli altoparlanti originali mancano della necessaria brillantezza nella gamma degli alti. Il calcio extra ad alta frequenza non è disponibile solo per i due canali anteriori, ma può essere impostato separatamente anche per il canale centrale. E poiché un po' troppo di quest'ultimo, in combinazione con materiale musicale ricco di sovratoni, può risultare stancante per l'orecchio, è possibile attivare un controllo automatico e dinamico della componente di sovratoni aggiuntiva.

Dati tecnici

Potenza RMS ≤ 1% THD+N
- @ 4 Ohm	4 x 100 watt
- A 2 Ohm	4 x 100 watt
- a 1 Ohm	-
- a ponte a 4 Ohm	2 x 200 watt
- a ponte su 2 Ohm	-
Potenza massima per canale Potenza per canale*	Fino a 135 watt RMS @ 4 / 2 ohm
Tecnologia dell'amplificatore	Classe D

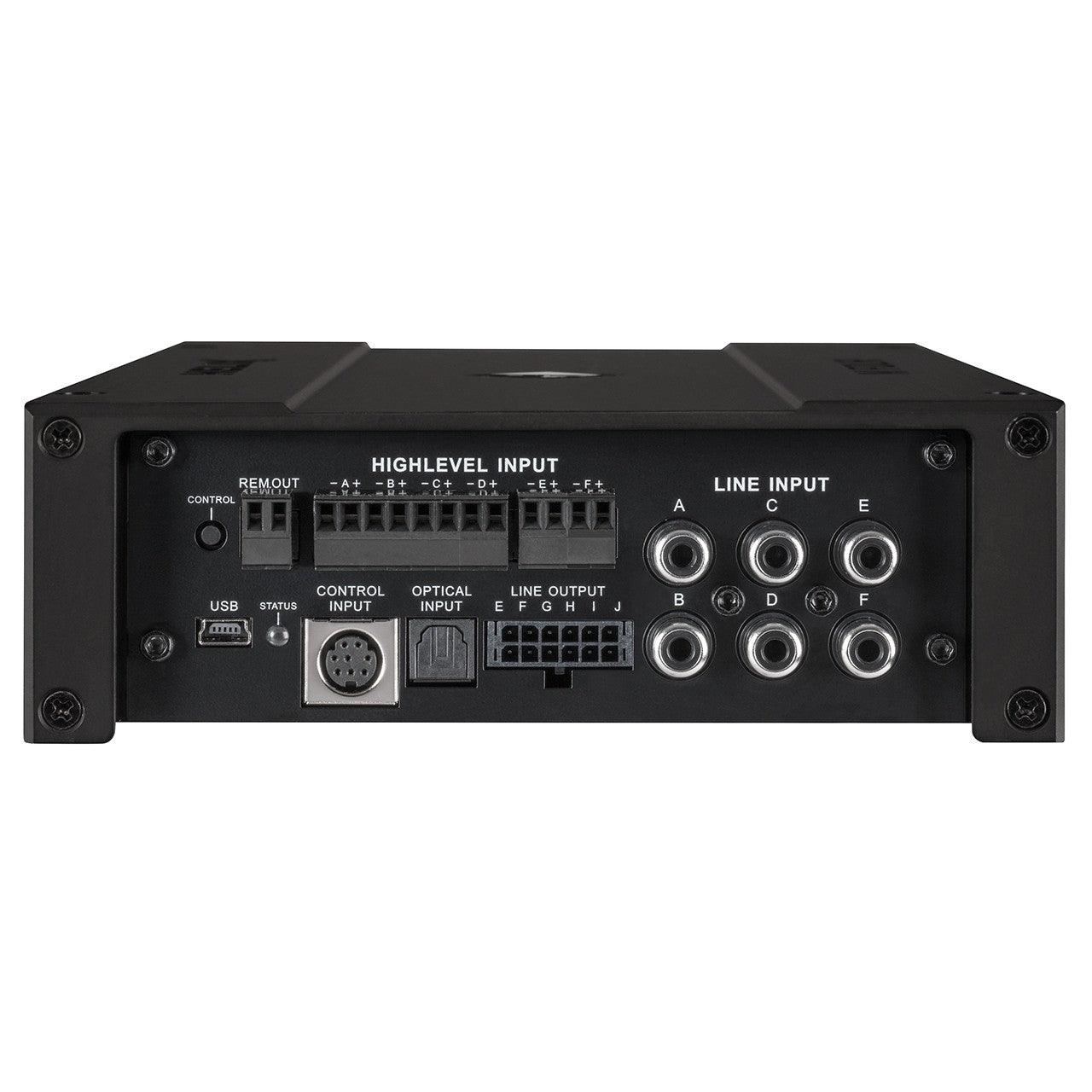

Ingressi	6 x RCA 6 x ingresso per diffusori di alto livello 1 x SPDIF ottico (12 - 96 kHz) 1 x ingresso remoto
Ingresso sensibilità	RCA 1 - 4 volt Alto livello 5 - 20 volt
Impedenza d'ingresso Cinch	22 kOhm
Impedenza d'ingresso Alto livello	9 - 33 Ohm o 20 kOhm

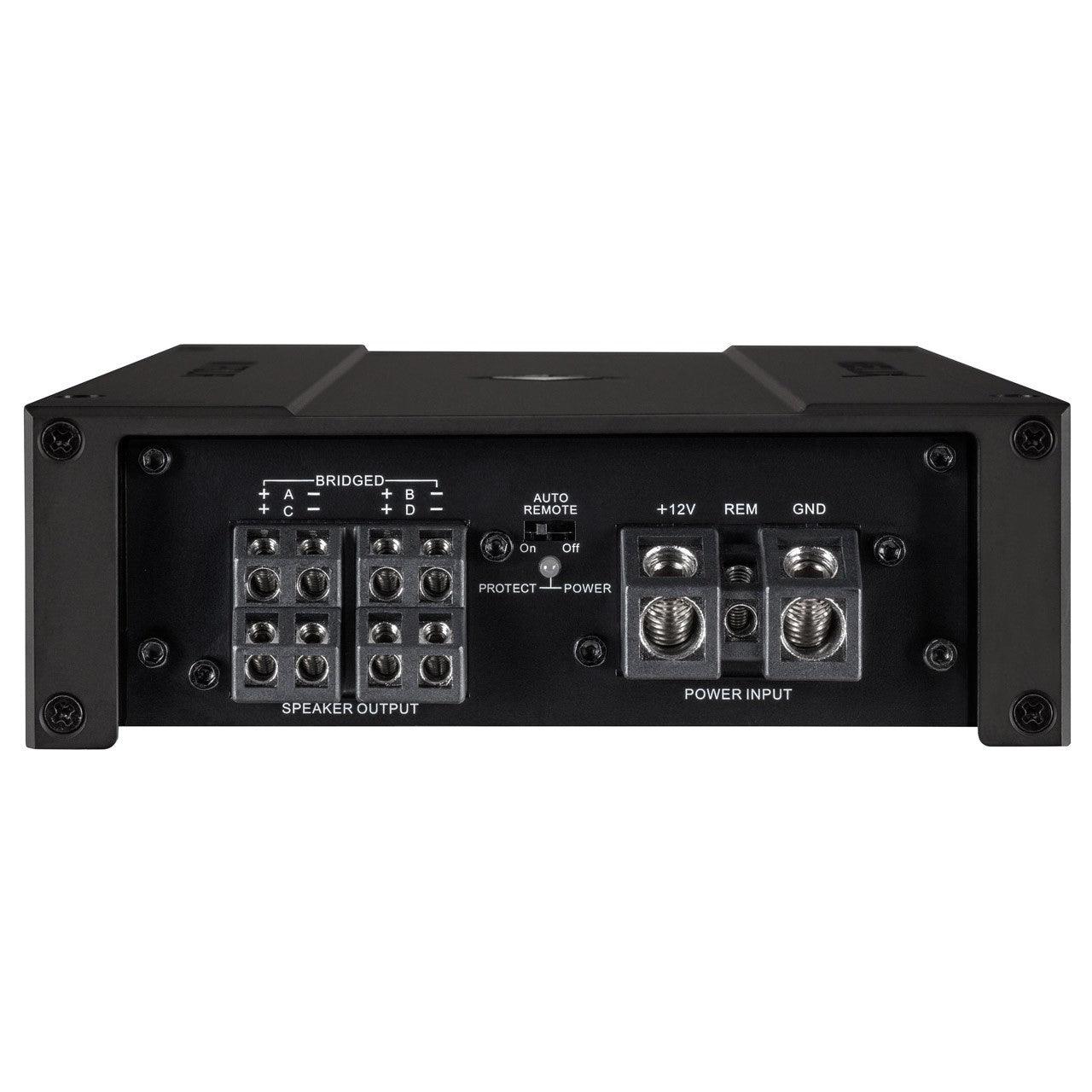

Uscite	4 uscite per altoparlanti 6 x RCA 2 x uscita remota
Tensione di uscita Cinch	6 Volt RMS
Gamma di frequenza	20 Hz - 22.000 Hz
Risoluzione DSP	64 bit
Potenza di elaborazione DSP	295 MHz (1,2 miliardi di operazioni MAC/secondo)
Frequenza di campionamento	48 kHz
Tipo di DSP	Processore di segnale audio
Rapporto segnale/rumore Ingresso digitale	105 dB (ponderato A)
Rapporto segnale/rumore ingresso analogico	102 dB (ponderato A)
Distorsione armonica totale (THD)	< 0,03 %
Fattore di attenuazione	100
Tensione di funzionamento	10,5 - 16 volt (max. 5 sec. fino a 6 volt)
Consumo di corrente a vuoto	1500 mA
Max. Corrente di uscita remota	500 mA
Fusibile	2 x 30 A Maxi fusibile a innesto (FK3)
Caratteristiche aggiuntive	Circuito ADEP.3, interruttore automatico remoto, coprocessore a 32 bit, ingresso di controllo
Dimensioni (H x L x P)	50 x 230 x 154 mm

✓ Contenuto della fornitura

1 amplificatore DSP Helix M FOUR

1 x cavo da uscita di linea a RCA / Cinch

1 x cavo USB

1 x materiale di montaggio

1 x manuale d'uso

Manuale d'istruzioni
☞(Download)

Centro strumenti DSP
☞(Clicca)
